タグ:HOゲージ ( 216 ) タグの人気記事

安達C55レストア その8 圧縮空気冷却管など

週末は特段やることもなかったのでC55の工作も進みました。


あっと言う間に?


元々、1次形ということでしたが、キャブのサイズからすれば3次形なので、逆転棒はまっすぐにストレッチしました。

空気冷却管は0.4の真鍮線で作成しました。


にほんブログ村 鉄道ブログ 鉄道模型へにほんブログ村 鉄道ブログ SL・蒸気機関車へ
鉄道コム
[PR]
by salam091 | 2016-10-02 21:29 | 蒸機 | Comments(0)

安達C55レストア その7 前デッキを作り直す

キャブ床を作り直した次は、前デッキを作り直しました。

この作業の参考に、鉄道博物館に行ってきました。

デッキ傾斜部の網目は縦、ボイラー下シンダー除け部は横、給水暖め器前は横。


今回は、全部網目は縦で良いことにしました。
デッキステップはオリジナルの「逆ハ」レイアウトに対し、C55の大多数は「ハ」のようなので修正しました。



にほんブログ村 鉄道ブログ 鉄道模型へにほんブログ村 鉄道ブログ SL・蒸気機関車へ
鉄道コム
[PR]
by salam091 | 2016-09-28 22:29 | 蒸機 | Comments(0)

安達C55レストア その6 キャブ床を作り直す

引き続き安達C55をいじります。

結局、キャブも台所のコンロの上にてバラバラにしました。
目的は床板の交換。
手前が元々の床板ですが、棒モーターを収めるためボイラー側の切り欠きが大きく、後部に段差がありません。奥が真鍮板と網目板を切り出して作成したもの。

元々のキャブ床板はこんな感じ。

これがこんな感じに。

床板を半田付けする前に運転席椅子を取り付けなければならないので仮に乗せたところですが:


運転席椅子とブレーキ弁台を取り付けなければ様にならないですね。

にほんブログ村 鉄道ブログ 鉄道模型へにほんブログ村 鉄道ブログ SL・蒸気機関車へ
鉄道コム
[PR]
by salam091 | 2016-09-27 06:06 | 蒸機 | Comments(0)

安達C55レストア その5

C55のシリンダーケースとバルブギアを調達してきたので交換しました。
元々付いていたエキセントリックロッドは2mmほど短く、モーションプレートを一番後ろにセットしても回転が渋く、リターンクランクのハンダが外れてしまう状態でしたが、これですっきりしました。

ランボードをエコーのスケール網目板で作成しました。切断はカッターナイフ。
C57製作でも同じことをしましたが、ランボード幅を狭くすることで、実物同様ボイラーケーシングとの間に隙間ができますし、砂撒菅などのクリアランスをとることができます。

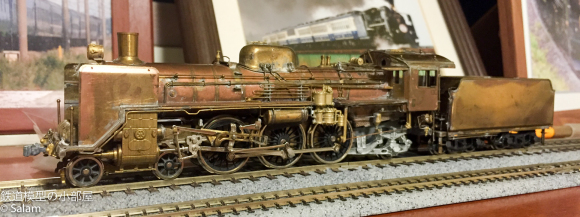

仮に組み付け具合を見てみます。
ボイラーは流改、ランボードは1次型のため、キャブ側のランボードは取り付け穴が合いませんでした。ランボードに合わせてボイラーに穴を開けました。
シリンダーケース、ランボードが水平になるよう調整してみました。
単なるアルミアングルですが、映り込むので水平の確認が簡単にとれます。





にほんブログ村 鉄道ブログ 鉄道模型へにほんブログ村 鉄道ブログ SL・蒸気機関車へ
鉄道コム
[PR]
by salam091 | 2016-09-25 06:41 | 蒸機 | Comments(0)

安達C55レストア その4 安達製作所さんの素敵なところ

C55のボイラーを眺めていると、ボイラーバンドの位置は違うし、リベット表現もないので安達製作所さんにボイラーの分売が可能かどうか照会したところ早速送ってくれました。
安達製作所さんはこういう対応をこまめにしてくれることで定評があります。さて、これでまたレストアという概念から大幅に外れてきました。元のキットは「部品取り」といった方が正しい状態になってしまったように思います。


にほんブログ村 鉄道ブログ 鉄道模型へにほんブログ村 鉄道ブログ SL・蒸気機関車へ
鉄道コム

[PR]
by salam091 | 2016-09-15 06:51 | 蒸機 | Comments(0)

安達C55レストア その3

キャブの修正をするために、パーツを外していたら結局は全部バラバラにすることになりました。
スポーク動輪をモーターで回して遊んでいます。台枠が透けてます。
シリンダーケースがC55のものでないことに気づきました。エキセントリックロッドも、C55/57のものより2mm短く、C59/C61/C62用の模様。この辺を交換すると、下回りは動輪とモーションプレート、サイドロッド以外全部入れ替えたことになってしまいます。にほんブログ村 鉄道ブログ 鉄道模型へにほんブログ村 鉄道ブログ SL・蒸気機関車へ
鉄道コム
[PR]
by salam091 | 2016-09-13 06:29 | 蒸機 | Comments(2)

安達C55レストア その2

この模型の前オーナーは、あまり鉄道模型の走行には興味がない人だったと思えるのがテンダー台車。
ボルスタをがっちりカシメてしまっているため、線路不整には全く追随しません。
しょうがないので、テンダー台車も調達してきました。
早速組み立ててみました。本来、これぐらい軸はぐにゃぐにゃと動くはずです。
レールに乗せましたが、買ってきた状態ではリレーラーから乗せるだけでも一苦労だったので、本来のスムーズさを実感。
前オーナーはテンダー側板も変なところで切り取っていた模様です。

ワンタッチドローバーに交換しました。テンダー台車の前側に端梁を付けると、これがなければボイラー側との連結が一苦労です。


にほんブログ村 鉄道ブログ 鉄道模型へにほんブログ村 鉄道ブログ SL・蒸気機関車へ
鉄道コム

[PR]
by salam091 | 2016-09-12 07:14 | 蒸機 | Comments(0)

安達C55レストア その1

C55の場合、スポーク動輪が回転すると台枠が抜けていないのがとても目立ちます。
C54〜C59に至るパシフィック機関車は全部台枠寸法が一緒ですので、ボックス動輪のC57と台枠を振り替えるということも一瞬考えましたが、台枠パーツを取り寄せることにしました。

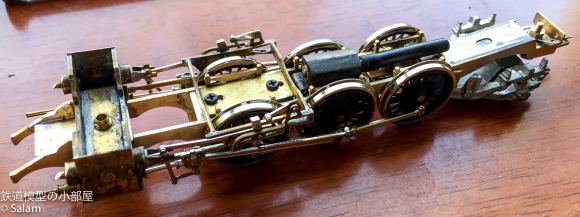

台枠はC61、C57と二度組んでいますので、簡単に形になりました。
(折角組み立て治具も持っているのに使うのを忘れました)
スポーク動輪を通じて台枠が見えます。

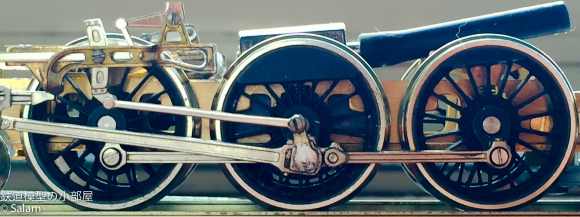

動輪部分。
元の台枠と共に。



にほんブログ村 鉄道ブログ 鉄道模型へにほんブログ村 鉄道ブログ SL・蒸気機関車へ
鉄道コム
[PR]
by salam091 | 2016-09-11 07:18 | 蒸機 | Comments(0)

新プロジェクト 安達C55レストア

珊瑚のC59の次はC55を作りたいと思っていましたが、安達の流線改造北海道型キットは守備範囲に合わないので、オークションで古いキット組み品を入手しました。
モーションプレートが脱落しています。サイドロッドも前後逆に取り付けられています。
リベット表現がなく台枠も抜けていない時代のものです。
モーションプレートの修復、サイドロッド組み直しをしてみましたが、どうもパーツよせ集め品のようでエキセントリックロッドが突っ張ってしまいまともに動輪が回転しません。「未走行」ということでタイヤには走行傷もなく新品の棒モーターが組み込まれず添付されていましたが、多分走行できないまま飾られていたのでしょう。
動輪もスポークが安達のキットより細いように見えます。ギヤボックスを組んでみると、ロックしてしまい回転しません。

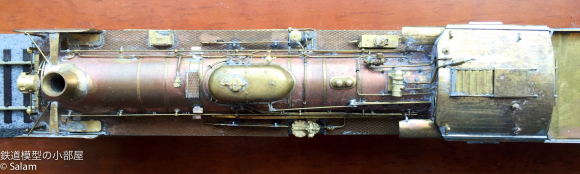

上から見た所です。
キャブが斜めに付いています。これを真っ直ぐに付けるのは至難の技です。キットのボイラーがねじれていたりしますし。


かなり大掛かりになりそうですが、走行模型を目指してレストアしていきたいと思います。




にほんブログ村 鉄道ブログ 鉄道模型へにほんブログ村 鉄道ブログ SL・蒸気機関車へ
鉄道コム
[PR]
by salam091 | 2016-09-10 09:12 | 蒸機 | Comments(0)

珊瑚模型店 C59 ホビーセンターカトーにて

ヘッドライトのLED組み込みが終了したのでホビーセンターカトーに持ち込んで走行させてきました。


動画で見ていただくのが一番です。
