<   2014年 12月 ( 10 )   > この月の画像一覧

今年最後のDCC工作:TOMIX C57 180にサウンドデコーダー搭載

ばんえつ物語客車が入線したので、以前購入したC57 180をサウンドDCC化しました。
今回の門デフタイプのものは買っていません。品番2005、オリジナル形態のものです。
ほとんどの工作がテンダー側です。
まずはテンダーをバラバラに。

デコーダーや鉛ウェイト搭載のために、石炭パーツや重油タンクパーツを切り裂き、プラ用接着剤で一体化させます。

鉛ウェイトを適宜切ってテンダー内部に貼りました。ショート対策でウェイトは絶縁テープで覆ってあります。
元のウェイトはドローバー接続部のみ残してピラニアンソーでバラバラにします。

切り取ったウェイトを元に戻したところ。後ろ側の台車は固定部品がなくなってしまったので、プラ板でプラナットを作成し、台車固定ネジは短く切って固定します。

デコーダーはMRCの蒸気機関車用。ヘッドライト用ケーブルはポリウレタン線に取り替えました。
今回の作業でデコーダーを1個、燃やしてしまいました。めげずにスペアのデコーダーで再チャレンジ。

ボイラー側へ行く配線は石炭皿の下に穴を開け、引き通しています。スピーカーは鉛ウェイトに接着。

ドローバーのあたりで配線が目立ってしまいます。

一番目立つ角度で。

ボイラー側加工は、ダイキャストとモーターを繋ぐ燐青銅板を撤去、デコーダーからの灰色とオレンジ色の配線をモーター端子に直接ハンダ付け。比較のため、DCC未加工のC57 1(上)と。

ヘッドライト基盤は裏面を絶縁テープで絶縁し、スイッチングダイオードを撤去、ポリウレタン線をハンダ付けしてあります。フライホイールと接触するようなので、セラミックグリスを塗布しておきました。

きちんとテンダーにデコーダーが収納されることを確認、試運転を経てC57 180のDCCサウンド化が終了しました。

Z21に機能を登録します。

サウンドファンクションがたくさんあるので、ファンクションキーは2ページにわたります。

Z21を使うと、こうした覚えきれない機能がピクトグラムと3文字の略称でかなりわかりやすく使えるのがありがたいところです。

これで、D51 498、C61 20、C57 180とJR東日本の保有する復活蒸気機関車3両のサウンドDCC化が完了しました。デコーダーが同じであるため、同じ音しかしないところが寂しい限りですが、小さなNゲージに入るスピーカーの音質はしれているので、気にしないことにしたいと思います。

にほんブログ村 鉄道ブログ 鉄道模型へにほんブログ村 鉄道ブログ SL・蒸気機関車へ
鉄道コム
[PR]
by salam091 | 2014-12-31 16:29 | 蒸機 | Comments(4)

今年入線したもの HOゲージ編

Nゲージ編に続いて、HOゲージの今年の入線を振り返ってみます。

1月に、KATOの20系客車が入線。写真では4両しか写っていませんが、その後2両追加して今年の導入は6両。

24系24型も5両入線。
あけぼのフル編成が組めるようになりました。

5月には10系寝台が届き一気に10両入線。急行安芸が組めるようになりました。

9月には10系の座席車、郵便車が発売となり、計4両入線。急行出雲もどきが組めるようになりました。

11月には、日本精密模型という新興メーカーから出たマニ60が入線。


HOの今年の入線は、TOMIX 19両、KATO 6両、日本精密模型 1両という内容でした。全部プラ客車です。
製作中のC59は完成せず。C57についてもDCC化を放置したまま一年経ってしまいました。

にほんブログ村 鉄道ブログ 鉄道模型へにほんブログ村 鉄道ブログ SL・蒸気機関車へ
鉄道コム
[PR]
by salam091 | 2014-12-30 10:49 | その他 | Comments(2)

今年入線したもの Nゲージ編

今年購入したNゲージを振り返ってみます。

3月にはキハ58など、キハ28系統が3両

増税後の4月には、EF65 2000番台が入線。

5月には、C57 4次型が入線。

9月には、両毛線107系鉄コレが入線。

10月にはED75 1000番台が2両。

記事にはしていませんが、2両とも解放テコは黒にしました。
さらに、Assy組でワサフ8000が入線。

ワサフは未だに走らせていません。
11月には、583系がフル編成で入線しました。

そして、本日ご紹介したばんえつ物語オコジョ展望車


今年の新規入線車両はKATOが17両、TOMIXが11両、鉄コレが2両という結果でした。


にほんブログ村 鉄道ブログ 鉄道模型へにほんブログ村 鉄道ブログ SL・蒸気機関車へ
鉄道コム
[PR]
by salam091 | 2014-12-30 10:30 | その他 | Comments(0)

今年最後の入線 TOMIX 92877 JR 12系客車(ばんえつ物語・オコジョ展望車)セット

昨日、今年最後の入線となるTOMIX ばんえつ物語客車が届きました。

中身はこのように。

この模型はちょっと変わった入線経緯でして、元々持っていたKATOのばんえつ物語客車を先輩に貸していたところ、更新されて帰ってきたものです。(謎

ともあれ、中身はこんな感じです。
カプラーを展望側はKATOナックル、中間はカトーカプラーN JP-Aに交換しました。






反対側。







カプラーN JP Aでは猛烈に車間が空いてしまいます。
高価なBMTNカプラーは買いたくないのですが、ちょっと悩ましい。

にほんブログ村 鉄道ブログ 鉄道模型へにほんブログ村 鉄道ブログ SL・蒸気機関車へ
鉄道コム
[PR]
by salam091 | 2014-12-30 09:50 | 客車 | Comments(0)

JR武蔵野線 府中本町駅で貨物列車撮影

忘年会シーズンのため、アップが遅れましたが先週撮影してきた貨物列車。
といっても、撮影できたのは2本だけです。

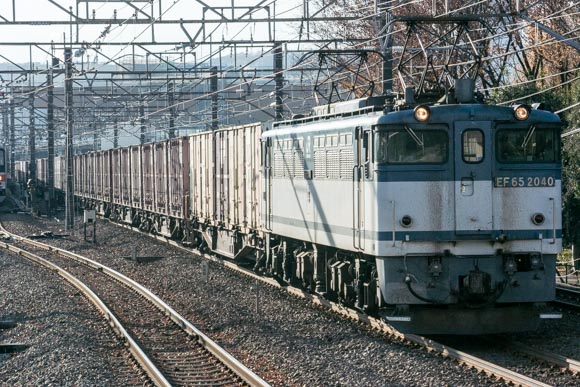

デカパンPF、EF65 2040号機の牽引するコキ貨物。

この2040号機、特急色車番1040時代をIMONが12mmで再現しているようですね。PF後期のPS22パンタをPS17に交換しただけで製品化できそうな・・・。
このタイプのNゲージ模型は出ていないように思います。

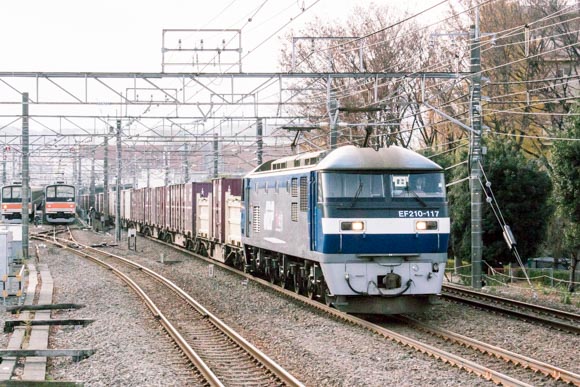

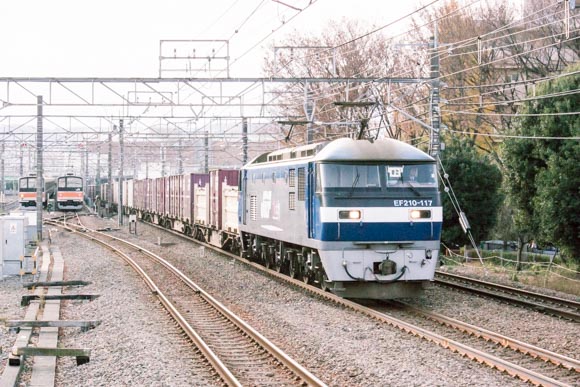

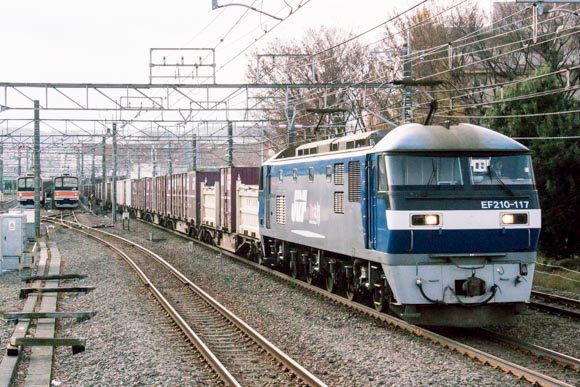

お次はEF66の代走でやってきた桃太郎。ズームレンズで追いましたが、うまくフレームに収まっていたのは数枚でした。



この後は天気が悪くなってきて、アラレも。撤収して仕事に向かいました。

にほんブログ村 鉄道ブログ 鉄道模型へにほんブログ村 鉄道ブログ SL・蒸気機関車へ
鉄道コム
[PR]
by salam091 | 2014-12-23 20:03 | 実物 | Comments(0)

Z21で遊ぶ

導入したRocoのZ21ですが、早速使ってみました。
無線ルーターの設定がわからず、繋がらないまま小一時間ネットを彷徨いましたが、結局原因がわからないままいつの間にかルーターとZ21が繋がっていました。

操作パネルを表示したiPhoneと。

走行中はこんな感じです。

とりあえず、数両の模型をiPhoneに覚えさせてホビーセンターカトーに持ち込んでみました。

一旦繋がってしまうと、単なるワイヤレスDCCコントローラーです。快調に走ります。操作タイムラグはまったくありません。

パネル上は向かって右側が前(1エンド)です。普段は左が前(1エンド)で写真を撮るようにしているので、逆の写真を撮らないとならないです。過去の写真はほぼ全部使えませんでした。
一方、ファンクションが色々あるサウンド機の場合、Fキーの割り当てを忘れてしまうのが常なのですが、アイコン化されているので忘れても大丈夫で、便利です。

にほんブログ村 鉄道ブログ 鉄道模型へにほんブログ村 鉄道ブログ SL・蒸気機関車へ
鉄道コム
[PR]
by salam091 | 2014-12-14 21:37 | レイアウト | Comments(10)

Z21導入!

車両のDCC化を進めていますが、アドレスを管理するのが面倒になってきました。
また、使っているMRCのDCCコントローラーはスロットルの増設が可能とはいえ、スロットル自体が結構高価です。
大阪、江坂のエルマートレインさんでZ21のセールをやっているので買って来ました。

税込52,600円也。元々49,800円で発売するとボークスがアナウンスしていましたが、急な円安のせいか5月の発売日には税別で55,000円と、結構高価な価格設定になりました。
馬鹿でかい箱にはちゃんと日本仕様のwi-fiルータが入っています。

これからマニュアルを読んで勉強します。

にほんブログ村 鉄道ブログ 鉄道模型へにほんブログ村 鉄道ブログ SL・蒸気機関車へ
鉄道コム
[PR]
by salam091 | 2014-12-13 16:37 | レイアウト | Comments(2)

ホビーセンターカトーのHOディスプレーレイアウト

ホビーセンターカトーに行って来ました。
前回行った時に登場していたレイアウトですが、ストラクチャー類が増えていました。
前回の模様はこちら。http://salamngage.exblog.jp/23091526/
駅前には民家や商店が。

フィギュアやミニカーが加われば動きが感じられるのですが、現時点ではまだ殺風景に見えます。

2Fには、蕨鉄道さんで馴染みのある水上レイアウトも展示されていました。


にほんブログ村 鉄道ブログ 鉄道模型へにほんブログ村 鉄道ブログ SL・蒸気機関車へ
鉄道コム
[PR]
by salam091 | 2014-12-12 10:55 | レイアウト | Comments(0)

KATO 583系に室内灯を入れました

引き続き583系の整備です。
室内灯を入れました。

デッキ、トイレ&洗面所、方向幕が明るくなってくれれば満足ですが、まずまずです。
ブラインドは半開のため、寝台展開して、まだ皆寝てはいない、食堂車も営業中という雰囲気になりました。
長大編成は写真には向かないので、これも動画でごらんください。


にほんブログ村 鉄道ブログ 鉄道模型へにほんブログ村 鉄道ブログ SL・蒸気機関車へ
鉄道コム
[PR]
by salam091 | 2014-12-07 19:23 | EC | Comments(4)

KATO 583系 レイアウトにて

銀河モデルのN-563 581・583系(国鉄)窓用ブラインドを全車両に取り付けて、レイアウトで記念写真。

DCCは停車中でもライトが明るく点灯します。

ヘッドマーク、ヘッドライト、テールライトがきれいです。

うちのレイアウトはちょっと手狭です。

ビデオも撮影しました。
