珊瑚模型店 C59キットの組み立て その4

ボイラー部分のパーツを取付けました。

ボイラーのハンドレール、ステップ、洗口栓、タービン発電機はキット付属のもの。
反射板ハンドルはエコーのパーツです。ステップは面倒なので外側からハンダ付け。

煙室扉はキット付属のもの。把手はφ0.3真鍮線で付け直しました。ハンドレールは割りピンで取付ける指示だったので、珊瑚の1mmハンドレールナップを使いました。

煙突はとりあえずキット付属のネジ止めのもの。逆止弁もキット付属です。

安全弁座も取付けました。これもキット付属パーツ。

下回りと組み合わせてみました。

キャブの取付を思案中です。組み立て指示通り、全てハンダ付けしてしまうとキャブ内の塗装が破綻しそうです。

にほんブログ村 鉄道ブログ 鉄道模型へにほんブログ村 鉄道ブログ SL・蒸気機関車へ
鉄道コム
[PR]
by salam091 | 2013-10-31 23:42 | 蒸機 | Comments(0)

珊瑚模型店 C59キットの組み立て その3

今日はまず先台車を組み立てました。

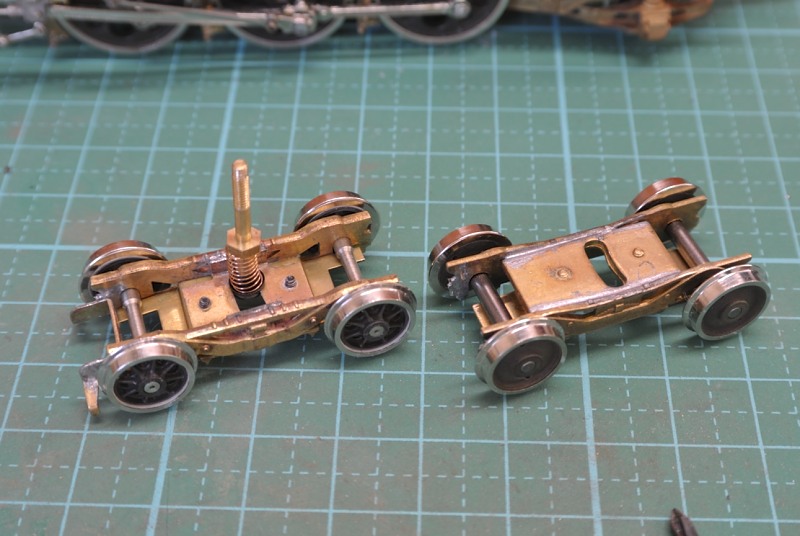

左が珊瑚の先台車、右は安達のものです。排障器は安達の先台車に付属のものを使いました。
安達の先台車組み立て治具は珊瑚の台車には使えませんでした。
次いで、従台車を組み立てました。こちらはネジ止めでハンダ付け不要な簡単なもの。

先台車と従台車を台枠にあわせてみました。

モーター台の補強もくっつけたので、これで動力関係は完成です。

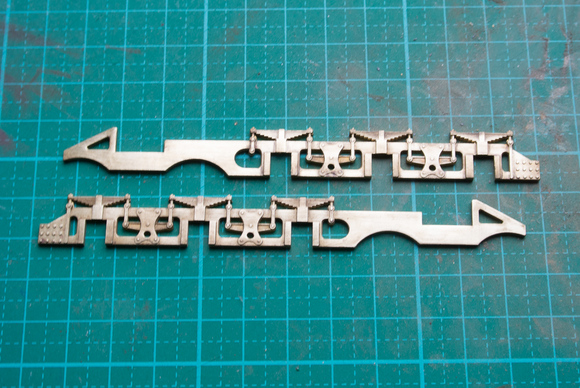

ブレーキも取付けました。ブレーキはドロップのパーツで、あちこち傾くので取付には四苦八苦しました。

にほんブログ村 鉄道ブログ 鉄道模型へにほんブログ村 鉄道ブログ SL・蒸気機関車へ
鉄道コム
[PR]
by salam091 | 2013-10-27 21:18 | 蒸機 | Comments(0)

珊瑚模型店 C59キットの組み立て その2

工作の続きです。

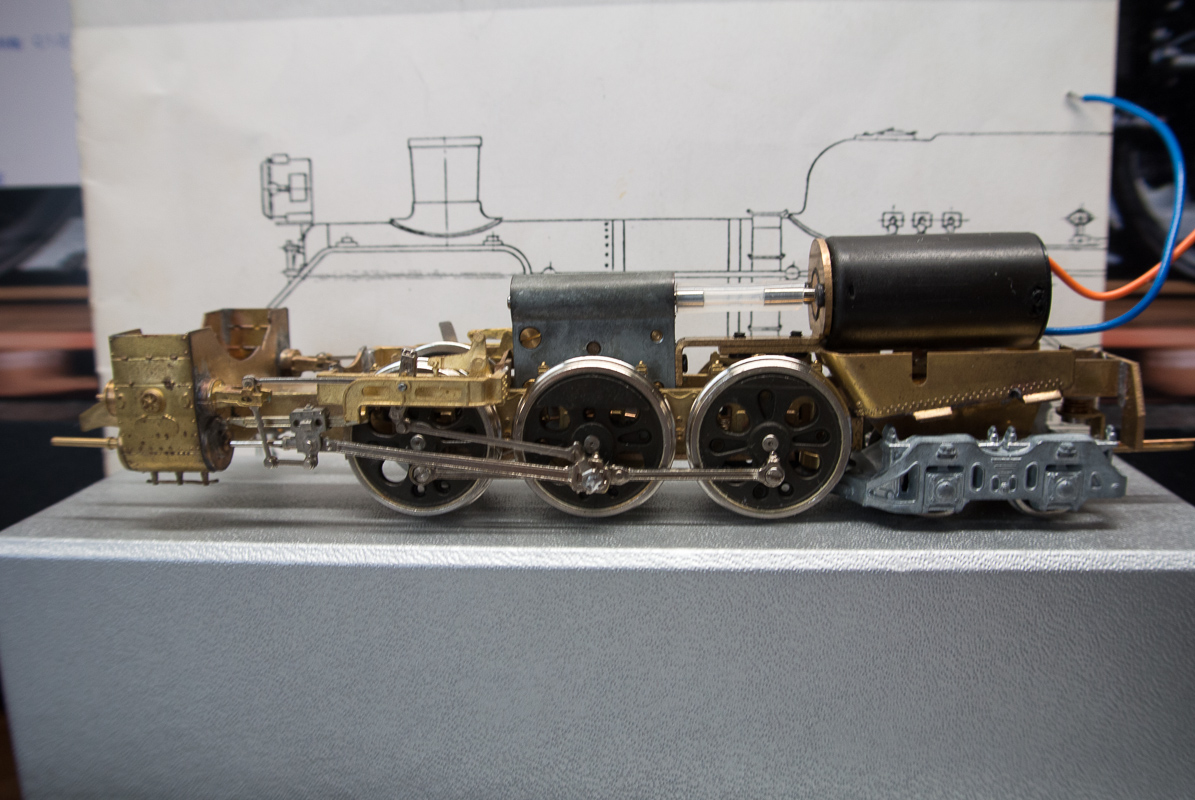

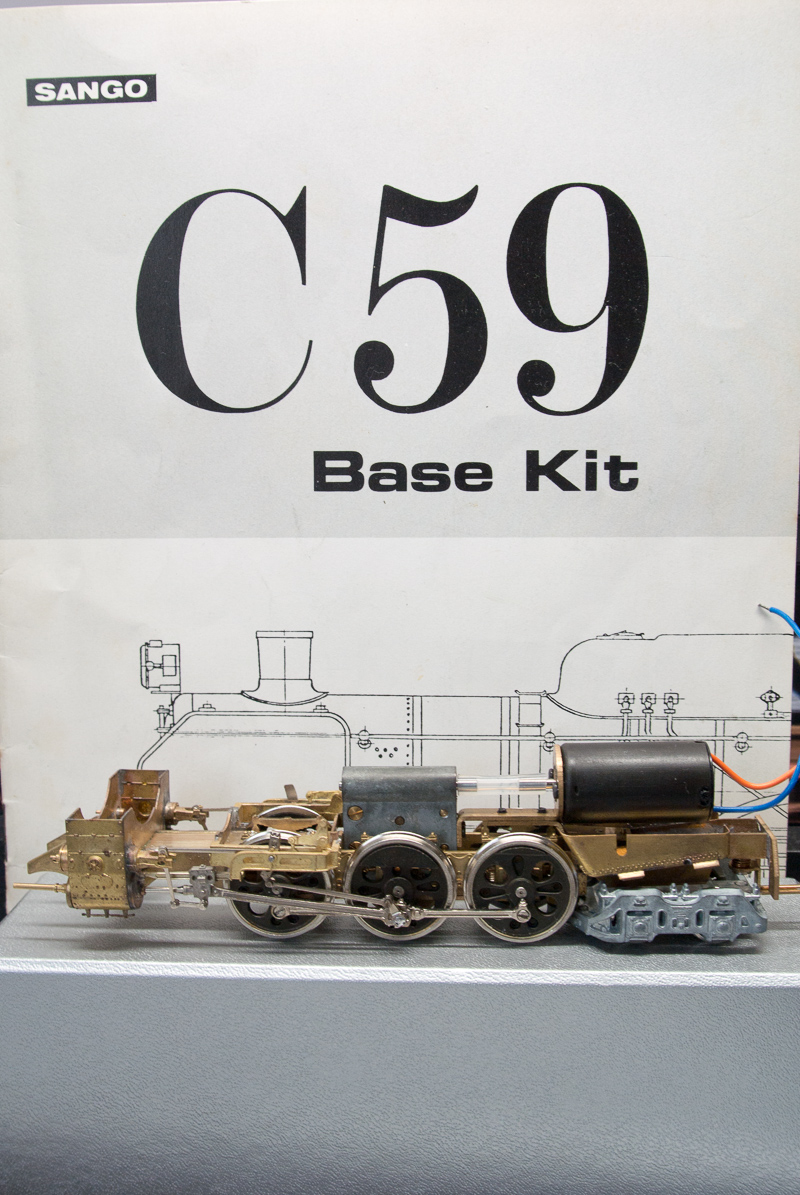

ギアボックス、モーターを組み立ててみました。

従台車に、とりあえず安達のD61用2軸台車を入れてみました。C60にすることも可能ですね・・・。
精悍な急客機であるC59の魅力も素晴らしいですし、C60に仕上げてC61と重連で東北を駆け抜けるのも悪くはないです。
モーターとギアボックスは、製品付属のユニバーサルジョイントではなく、安達のシリコンチューブを使ってみました。

ギアケース下側の真鍮ネジを折り込んでしまい、真っ青になりましたが、結局φ1.2で穴あけをやりなおし、φ1.4でタップをたててエコーのプラスネジで固定しました。
キット付属の真鍮ネジはメンテナンス性が悪いので、何度も分解する部分にはプラスネジを使った方が安心です。

にほんブログ村 鉄道ブログ 鉄道模型へにほんブログ村 鉄道ブログ SL・蒸気機関車へ
鉄道コム
[PR]
by salam091 | 2013-10-24 23:34 | 蒸機 | Comments(0)

珊瑚模型店 C59キットの組み立て その1

2年程前にヤフオクで落札したC59のキットを組み立てはじめました。

蒸機のブラスキットはC61、C57に次いで3両目になりますが、珊瑚のキットは初めてです。
箱の様子からすれば30年位前のものだと思われるのですが、とりあえず、台枠がプレス打ち抜きではなくドロップでディテール表現があるのに驚きました。

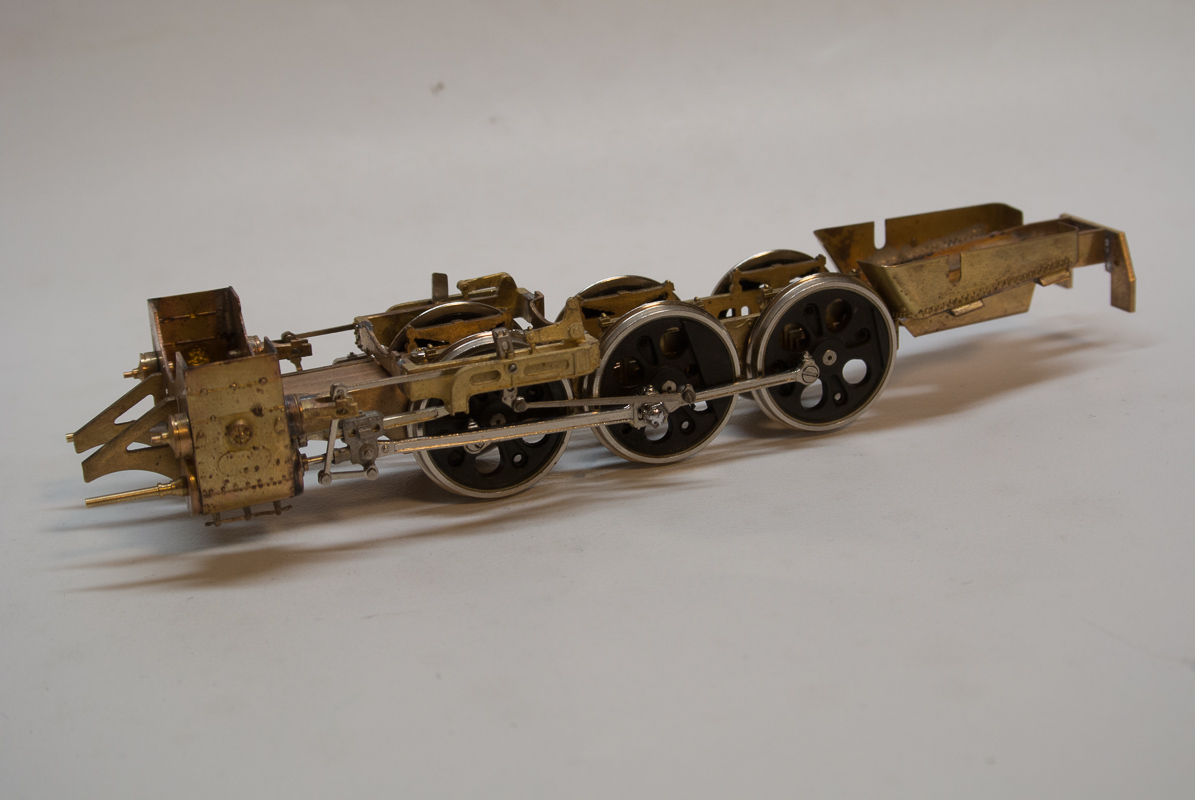

雨の日曜日から工作をはじめて、とりあえずこんな感じになりました。

動輪の位相がずれているらしく、まともに動輪が回転しません。これから大変そうですが、頑張りたいと思います。

下回りを組んでみて、安達と珊瑚の違いを感じた所:
○ 台枠はプレス打ち抜きの安達の方が精度を出し易い。安達は治具別売というものの、珊瑚の治具では精度を出し難い。
○ モーションプレートは、珊瑚がロストで組み立てが簡単。このためバルブギアの組み立ても簡単。安達はモーションプレートの組み立ての精度を出し難い。
○ シリンダーケースは安達の方が組み易い。珊瑚は前後プレートが薄い上に、位置決めが難しい。珊瑚はドレインコックのロストパーツが標準。
○ 火室床部分は圧倒的に珊瑚が凝っている。安達は側面表現だけなのに、珊瑚は裏側まで作り込む前提になっている。
○ 後部台枠は、安達はネジ止めで調整しやすい。珊瑚は後部台枠先端高さは台枠を逆さにすれば精度が出せるものの、左右のねじれ、取付部高さの基準がないので注意しながら目分量で(つまり適当)にハンダ付けすることになった。
○ 珊瑚の軸受けは簡易なイコライジング機能が付いているので、線路不整に多少は強そう。

なにぶん、古いキットのため最近のモノは違うのでしょうが、とりあえず手元の模型の印象です。

にほんブログ村 鉄道ブログ 鉄道模型へにほんブログ村 鉄道ブログ SL・蒸気機関車へ
鉄道コム
[PR]
by salam091 | 2013-10-23 22:33 | 蒸機 | Comments(2)

トラムウェイC12標準 ナンバー交換とATS排気管復活

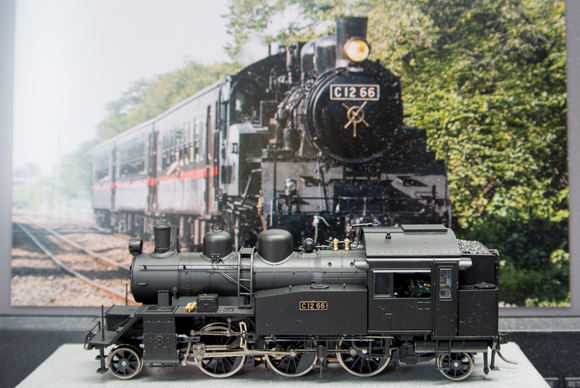

C12のナンバーですが、付属のものから、だるまやの「C56/C12ナンバー」に変更してみました。
車番は真岡鐵道で走っている66番を選んでみました。

C11も真岡鐵道のナンバーを選びましたので、真岡の復活蒸気がコンプリートになりました。

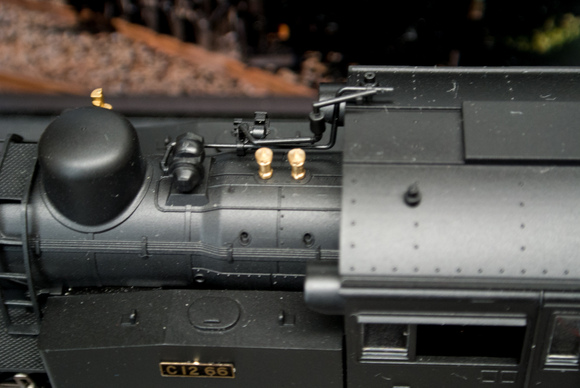

ATS排気管については、トラムウェイさんに連絡を取ったところ、部品を分けてくれるとのこと。
早速会社帰りに寄って調達、無事に復活しました。

(屋根上に2本ある管のうち、手前の斜めになっている方が紛失していました)

にほんブログ村 鉄道ブログ 鉄道模型へにほんブログ村 鉄道ブログ SL・蒸気機関車へ
鉄道コム
[PR]
by salam091 | 2013-10-22 07:23 | 蒸機 | Comments(0)

「日本の貨物列車」を買ってみた

D51牽引の貨物列車の走行シーンのあと、レイアウトを暴走する列車が写っているCMでおなじみのアレを買ってみました。

家族に「アレは買わないの?」と聞かれ続けていたのですが、近所の本屋に補充されていたので1号のみ入手してみました。
付録のワム70000です。モールドは甘いですが、印刷はまあまあのようです。

カプラーを交換するべく分解してみます。

変わった構造ですね。床板に穴があいている理由はなんでしょうね。
で、車間短縮ナックルカプラーを取付けてみます。

ポケットが浅くそのままでは入りませんでした。このため、カプラーの下側をナイフで適宜切ってやります。
下側が対策済みのものですが、違いが分かりますかね?

カプラーを加工したら普通に取付け可能になります。

ボディを付けて、KATOワラ1と連結させてみました。

こちらはワム90000。

どちらもカプラー高さは少しずれるようですが、実用上の問題はないようです。
490円で貨車が一両なら悪くないですが、2号から貨車1両とレール一本で三倍の価格になるのはちょっと理解できないぐらい高いですね。

にほんブログ村 鉄道ブログ 鉄道模型へにほんブログ村 鉄道ブログ SL・蒸気機関車へ
鉄道コム
[PR]
by salam091 | 2013-10-19 21:08 | 貨物(国鉄) | Comments(2)

KATO 5-051(HO)複線架線柱導入

我が家のHO鉄道も電化できるようになりました。

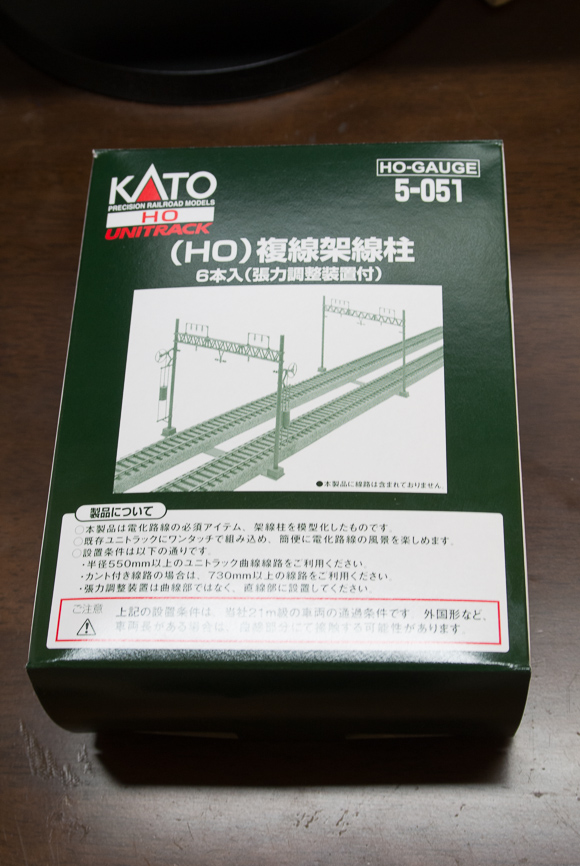

新製品の複線架線柱です。

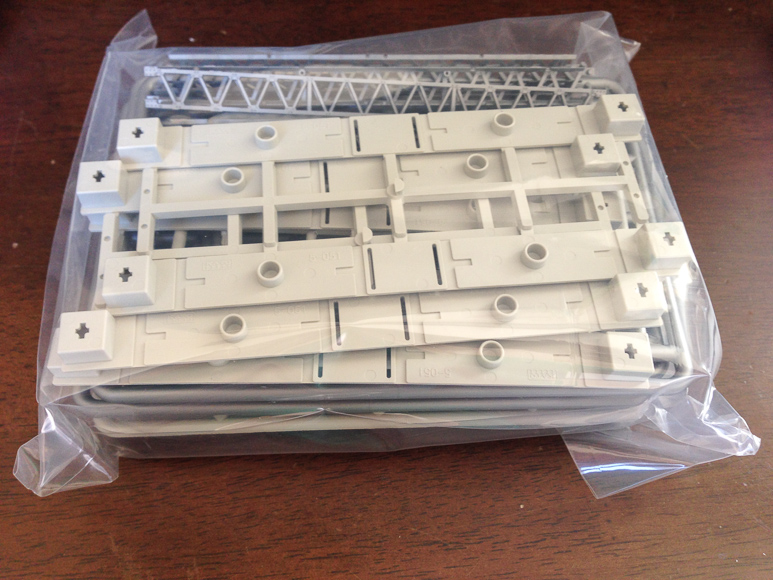

結構大きな箱に、ぎっしりランナー入りの袋が入っています。

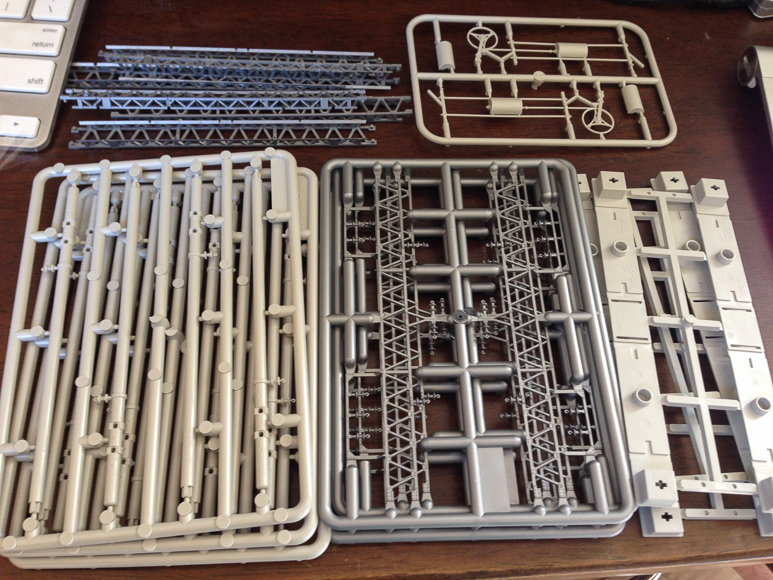

袋から取り出します。

ビームは裏表2パーツで立体的です。Nよりも組み立て工数は多いですが、そのぶんリアルです。

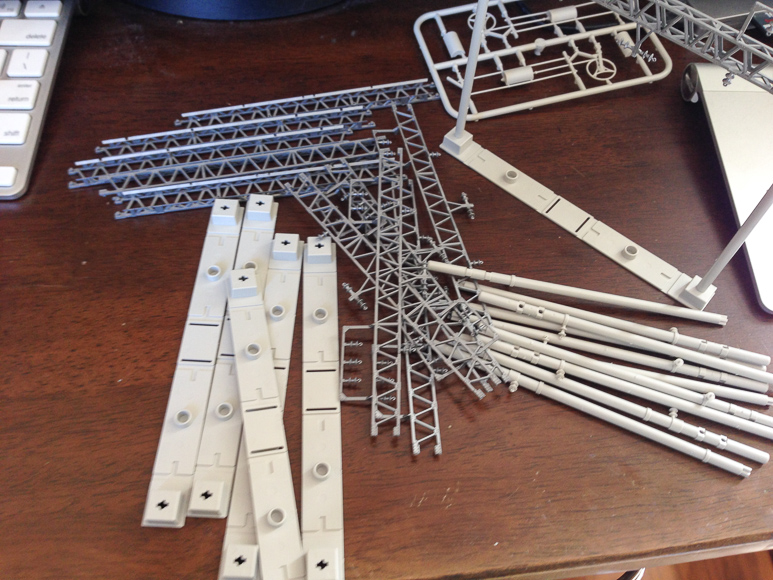

良く切れるニッパーでパーツをランナーからバラします。

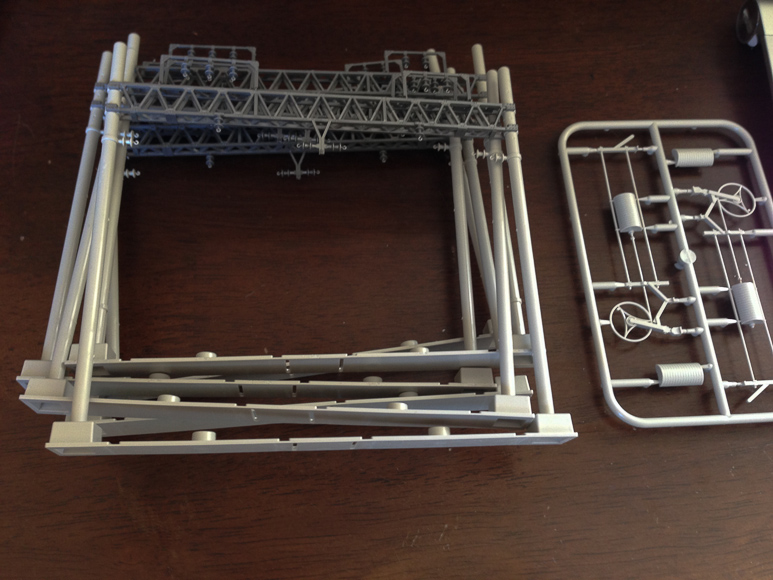

組み立ては簡単です。

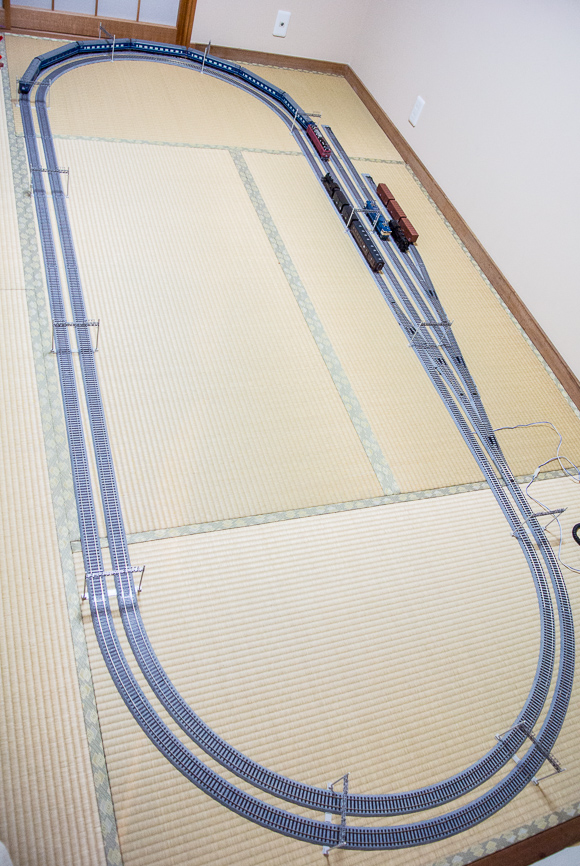

レールに組み込んでみます。6個入りを2パック使いました。Nの複線架線柱もそうですが、複線間隔がばっちり規格に揃うのは気分が良いです。

目線を下げるとこんな感じ。

ちょっとスケールよりは高めに作られているようです。パンタグラフと接触する恐れが無いので安心ですが、実際に架線集電をしようと思えば架線柱の短縮が必要でしょう。
架線柱が建つとリアルさが増しますが、撮影は面倒になります。

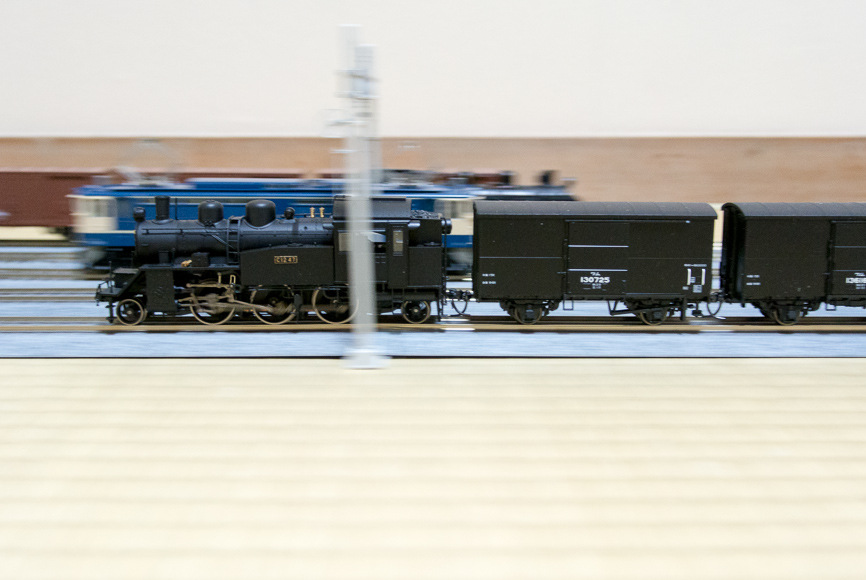

撮影に行った時、こんな写真になると凹みますね。



もちろん現実にも、たまに失敗します。

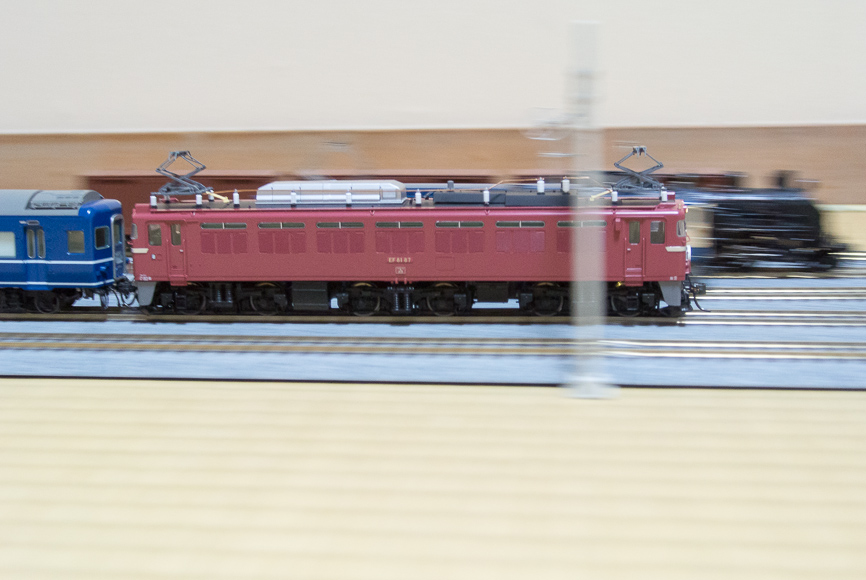

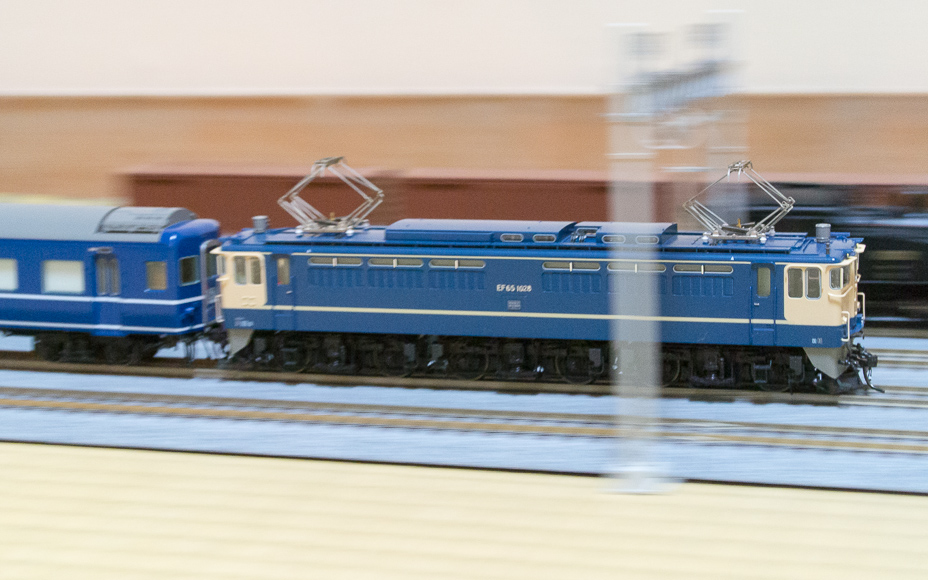

わざわざ邪魔な架線柱を建て、それを避けて流し撮り。

トラムウェイのC12ですが、パーツの取付があちこちゆるく、ATS発電機排気管がどこかに行ってしまいました。そのうちブレーキホースも飛ばしそうです。

にほんブログ村 鉄道ブログ 鉄道模型へにほんブログ村 鉄道ブログ SL・蒸気機関車へ
鉄道コム
[PR]
by salam091 | 2013-10-14 20:04 | レイアウト | Comments(4)

KATO 3066-3 EF81 一般色 敦賀運転派出DCC化 その2

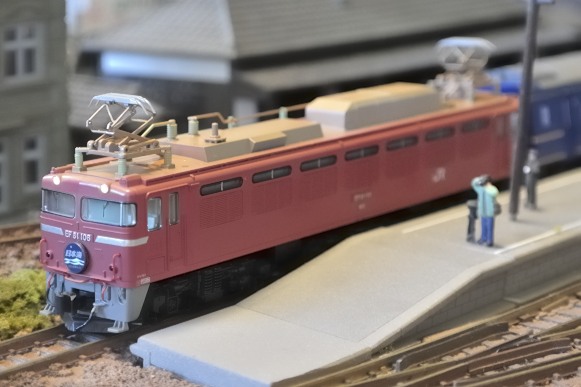

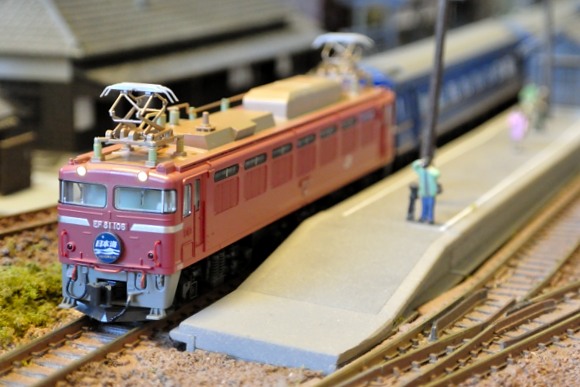

DCC化が終わったEF81です。

CV値設定についてはおおよそ下記の通りです。
CV2="35"
CV3="10"
CV4="7"
CV5="150"
CV6="75"
CV29="39"

DCCフレンドリーなので基板の向きは間違えようがありませんが、デフォルトでは2エンド側が前となるのでCV29でエンド方向を書き換えました。CV値の書換に失敗してデコーダーを破損されても当方では責任を持てませんので、どうぞ慎重に。

完成動画です。


にほんブログ村 鉄道ブログ 鉄道模型へにほんブログ村 鉄道ブログ SL・蒸気機関車へ
鉄道コム
[PR]
by salam091 | 2013-10-13 16:28 | 電機 | Comments(2)

トラムウェイC12標準 入線即サウンドDCC化

買おうかやめようか、悩んでいたトラムウェイのC12を買って来ました。

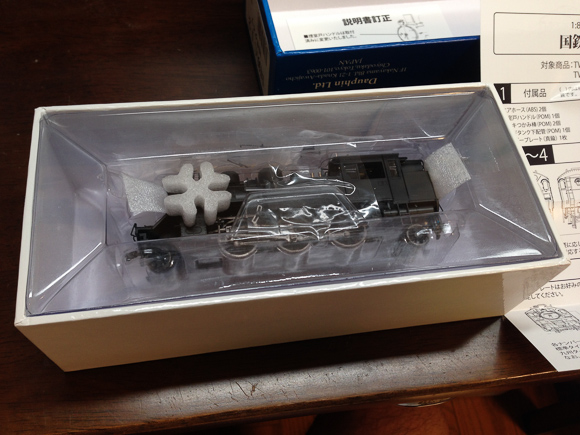

HO機関車としては小さいパッケージですが、中身ももちろん小さいです。

パッケージはバックマンっぽいですね。

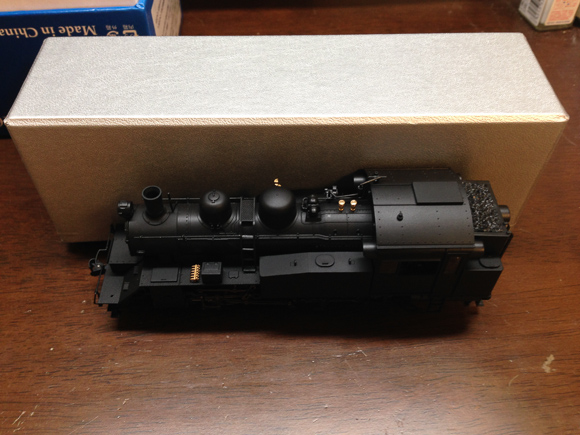

取り出してみました。後ろのIMONの貨車用銀箱に入りそうです。

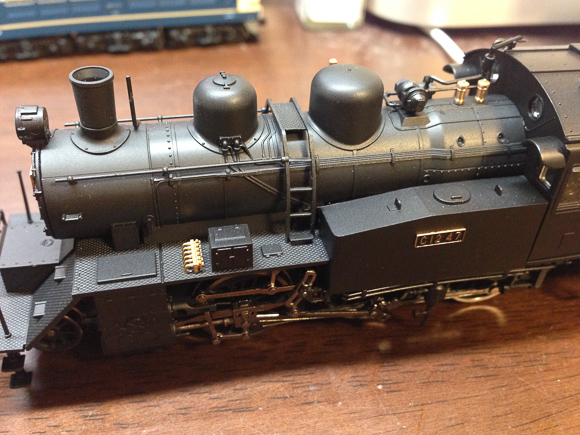

ディテールはモールドが多く、まさに「大きなNゲージ」といった雰囲気です。空気作用管も最近の流行を無視してモールド、黒一色。

天賞堂のC11と大きさを比較してみます。

やはりC12はかなり小さいですね。
ついでに国内最大であったC62と比べてみます。

半分とちょっと、というところです。

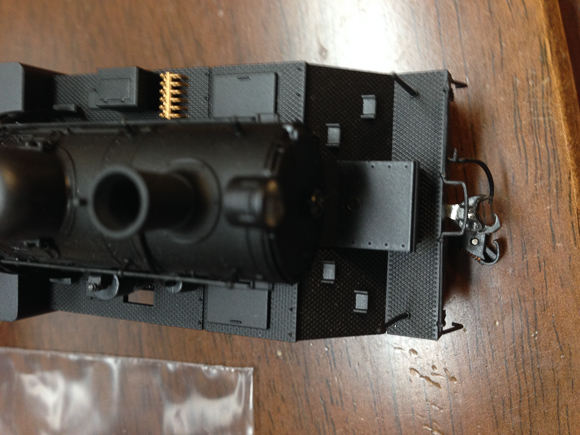

カプラーも手持ちのKadee 153に交換してみました。


元のカプラーは変な形をしていたので、交換可否は不安でしたが、説明書に互換推奨カプラーまで書いてありました。親切です。
元々のカプラーはこんなのです。

さて、DCCデコーダーを組み込みます。
説明書の通り、コールバンカーが外れます。

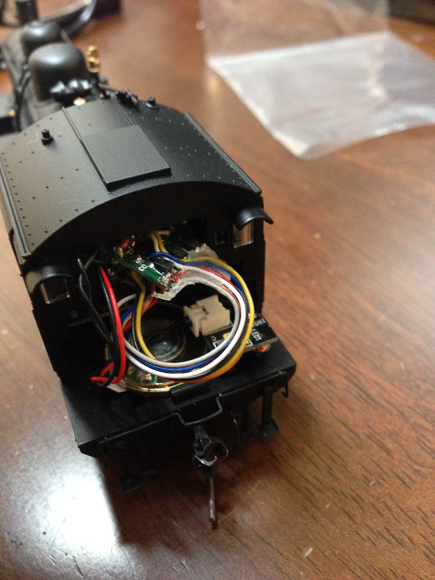

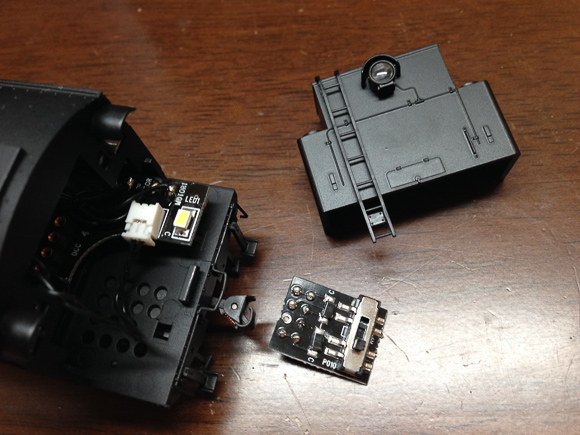

説明書通りスイッチの付いている基板を外して、KATO扱いのNゲージ用デコーダー、MRC1956を組み込みました。

付属スピーカーは無加工で取付けられました。ケーブル類も切り詰め不要です。
この模型はキャブ内は何のディテール表現もないので、デコーダースペースと割り切っているようです。
ライト点灯、起動、サウンドのテストをしてみました。

音量も十分ですし、N用デコーダーでも走行も含め問題なさそうです。

にほんブログ村 鉄道ブログ 鉄道模型へにほんブログ村 鉄道ブログ SL・蒸気機関車へ
鉄道コム
[PR]
by salam091 | 2013-10-12 06:33 | 蒸機 | Comments(2)

KATO 3066-3 EF81 一般色 敦賀運転派出DCC化

新しく氷河特急として発売になったDCCデコーダーを使ってDCC化してみました。使ったのはこれです。サウンドはありませんが3千円台で買えるDN163k4aです。



元々のライト基板を外します。ハメコミになっているだけなので簡単です。

元のライト基板と比べます。

まったく同形状をしていますので、モーター通電端子を付け替えて、DCC基板を取付けるだけです。

外した留め具を忘れずに。

これだけのことでDCC化が完了です。ボディを削ったりする必要はありませんでした。

拍子抜けするぐらい簡単です。

CV値設定や、ライト点灯の様子は次回ご報告します。
