カテゴリ:EC( 22 )

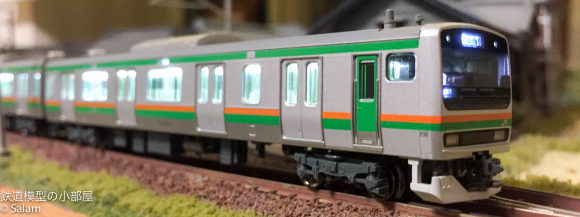

KATOカプラー密連形#2 新性能電車用・短 E231東海道線との相性

「新性能電車用」と銘打っていますが、密着連結器自体はJR東日本の車両も大きく異なっていないことが判明したため、E231近郊形車両を取り出してみました。
実物は棒連結器または簡易密着連結器となっていますので、フック部分があった方が良いか、ない方が良いかという次元です。E231には、このフック部分を生かしたジャンパー線パーツを取り付けています。
このジャンパー線パーツは、KATOカプラー密連形#2 新性能電車用・短を取り付けると、固定することができません。
お好みに合わせて、ということになりますが、フック付きのカプラーも役立つ局面がありそうです。

にほんブログ村 鉄道ブログ 鉄道模型へにほんブログ村 鉄道ブログ SL・蒸気機関車へ
鉄道コム

[PR]
by salam091 | 2016-09-04 21:39 | EC | Comments(0)

KATO 11-731 KATOカプラー密連形#2 新性能電車用・短

KATOとしては久しぶりにカプラーの新製品です。機関車牽引列車が主力の当鉄道にはKATOの新性能電車は485系、583系、115系しかありません。このうち115系は台車マウントの旧規格製品ですので、485系と583系のカプラーを交換することにしました。
裏面の説明です。
早速485系の交換を開始。まずは「電連付き」カプラーを取り外します。
パッケージ説明に沿ってカプラーを組み立てます。
カプラー上面にはモールドが追加されていますね。
カプラー下面は、例の電連風フックがなくなっています。

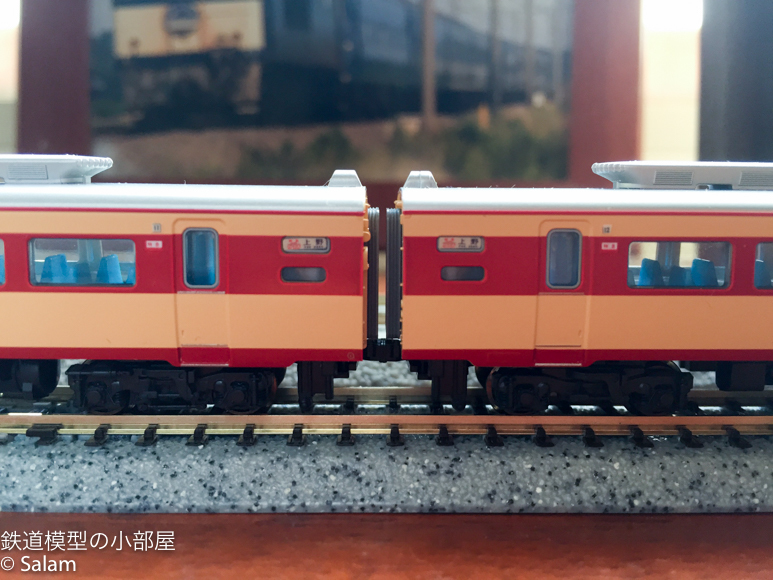

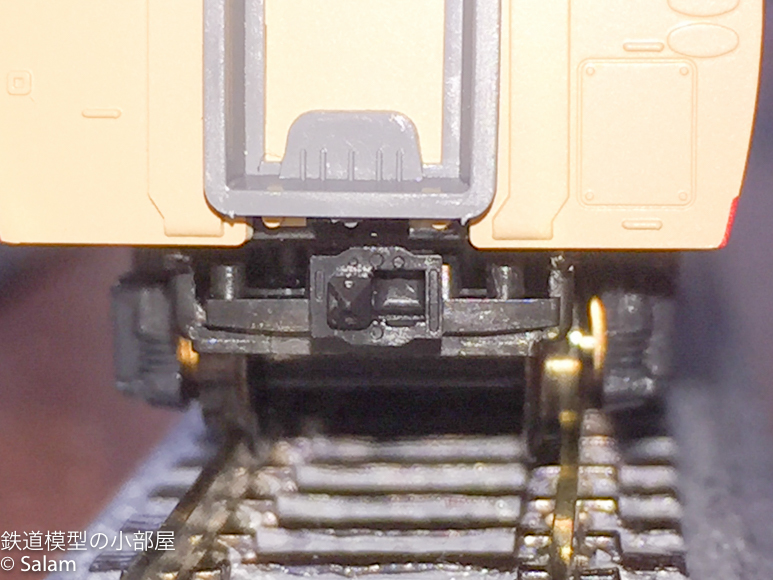

連結面間はタイトですが、走行に支障はないようです。
485系13両、583系12両の交換を完成させました。どちらも先頭車前面はカプラーカバーのため、完全に自己満足の世界。
連結や解結はスムーズですし、フック付きの物より取扱いは簡単です。JR世代の車両に似合う現代版(グレー)も登場してもらいたいですね。しかし、密着連結器も色々な形態があって、カプラー事情がHOに比べ恵まれているNゲージとはいえ、全部に対応することは難しいだろうと思います。

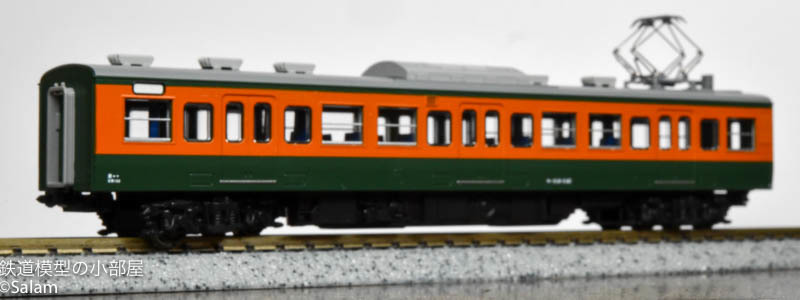

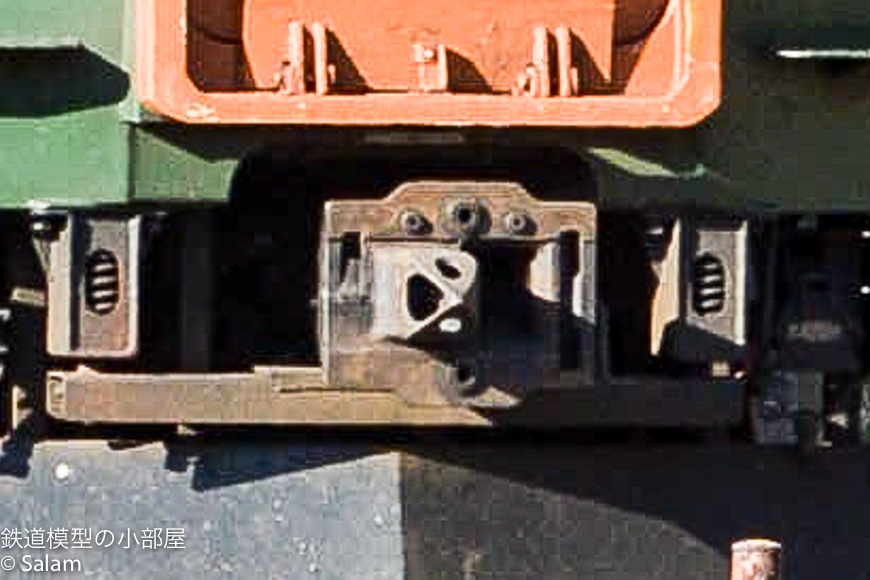

今回模型化された、「新性能電車」代表選手の115系のカプラー。確かに形態は似ています。

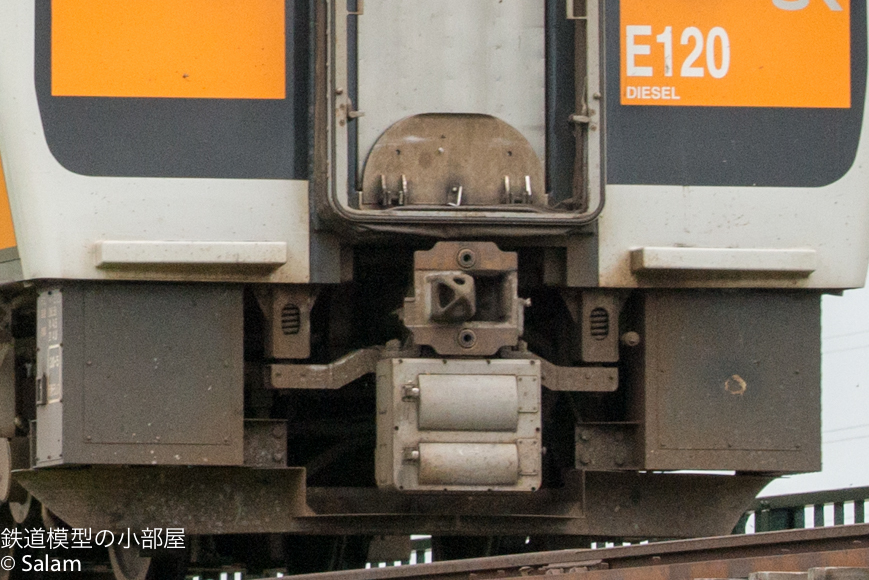

こちらはキハE120のカプラー。2段電連があるほか、新性能電車と比べると左右が削ってあります。
651系のカプラー。E120に似ていますが、電連は一段です。E120より穴が多いです。
107系のカプラー。E651とカプラー自体は同じに見えますが、胴受けが違います。
E235のカプラー。新性能電車に似て横長のものですね。
E233京浜東北線のカプラー。新性能電車と似ていますが、やはり胴受けが違います。
E231東海道仕様のカプラー。
国鉄型最終グループの205系。
通勤型電車のカプラーは横長ですね。

製品は「新性能電車用」ということになっていますが、E231/E233/E235の通勤形に使うこともできる、という結論かと思います。


にほんブログ村 鉄道ブログ 鉄道模型へにほんブログ村 鉄道ブログ SL・蒸気機関車へ
鉄道コム

[PR]
by salam091 | 2016-09-03 07:35 | EC | Comments(4)

GM阪急7000系ライトユニットのLED交換

動力ユニット更新のために久しぶりに引っ張り出してきた阪急7000系ですが、動力ユニットの動作確認をしていたところヘッドライトがオレンジ色かつ暗く、テールライトと共にスケールスピードではとても暗いことを思い出しました。国鉄の機関車についてはほとんどLED交換したり、DCC化に伴ってLEDの高輝度電球色化は済んでいたのですが、この模型についてはすっかり忘れていました。ストックのチップLEDとチップ抵抗で更新します。ライトユニットを外すのに四苦八苦しましたが、屋根パーツを取り外してから作業するとうまく行きました。まずは元のユニットのLED基盤。オレンジチップLEDと赤色チップLED、チップ抵抗は272表記、つまり2.7kΩです。
この状態でレールに当ててチェックしたところ、上側が前照灯・通過標識灯用、下側が後部標識灯、チップ抵抗は共用のようでした。電球色LEDは3020の手持ち、チップ抵抗は1kΩを使います。
ユニット単体で点灯確認した後、ボディに戻して点灯確認。

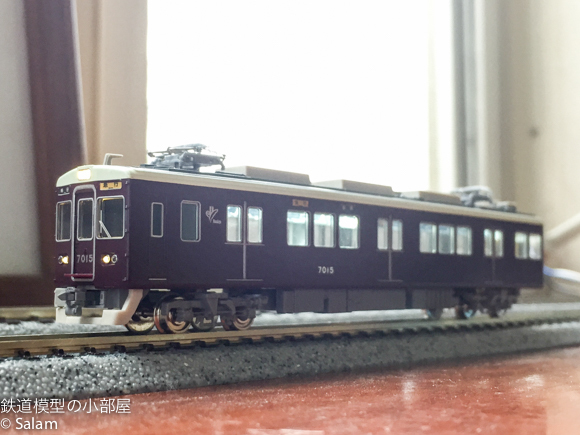

ちゃんと明るくなりました。
尾灯もちゃんと明るくなりました。
阪急も前照灯が徐々に白色LED化されていて、いつまでこの状態かはわかりませんが・・・。また宝塚側の連結器が並連から電連付密連に交換になったようですね。ちょこっと古いですが、以前撮影した7015Fです。
にほんブログ村 鉄道ブログ 鉄道模型へにほんブログ村 鉄道ブログ SL・蒸気機関車へ
鉄道コム
[PR]
by salam091 | 2016-08-27 12:36 | EC | Comments(0)

GM阪急7000系動力をコアレスモーター動力ユニットに更新

GMの阪急7000系については、このブログを始める前から持っています。この模型に装備されている動力は、2つのモーターの起動電圧が違うことからスローで走行させようとすると脱線する、機構上カントで集電不良になりやすい、うるさいという問題を抱えています。メーカーもこの点は良く踏まえていたようで、コアレスモーター動力ユニットが発売になりました。阪急7000系用には品番5714、18.5m動力ユニットと、8481「動力台車枠、床下機器セットA-1」が推奨されていますので、この2つを買ってきました。
動力ユニットの箱はそこそこ大きいですが、中身はほとんどが緩衝材でした。(動力ユニットが巨大では困ってしまいますが)
肝心の動力ユニットはこんな感じです。
台車部分は鉄コレにそっくり。試していませんが、鉄コレの台車レリーフが使えそうな構造です。(室内灯もTOMIX互換ですし、多分共用を意図しているのだと思います)
カプラーは動力台車のギヤカバーについています。この部分を取っても、ギヤはバラバラになりません。
8481「動力台車枠、床下機器セットA-1」の床下機器パーツを取り付けて新旧ユニットを比較します。下がコアレスモーター動力です。床下機器ユニットは同じパーツのようです。また車内で目立つ突出部分がなくなりました。
この阪急7000系に関しては、カプラーを「マイクロカプラー」にしていますので、台車のカプラー取付部分を切り取ります。旧動力の場合、台車がTNやマイクロカプラーと干渉するので同じくカットが必要でしたが、新動力の場合作業が簡単になりました。
台車レリーフを取り付けギヤカバーを戻した状態です。
旧動力台車と比較します。右側が旧動力台車。
マイクロカプラーを旧ユニットからコアレスモーター動力ユニットに移設して、再びユニット同士を比較してみます。上が新ユニットですが、台車レリーフの成形色が変わっているようです。
ボディを取り付けてみました。動力が窓下に収まっています。しかしボディとの固定は緩く、Gクリアを併用することに。ボディとの組み付けは旧動力の方が良かったように思います。
試走したところ、フライホイール効果がバッチリで、スムーズな走行です。走行音も当然下がりましたし、スローで脱線することもありません。起動電圧は、私の環境では新旧であまり変わりません。旧動力の床下機器は流用可能ですし、動力台車枠も鉄コレ方式なので、旧ユニットから流用することも可能だと思います(固定方法は各自工夫)。


にほんブログ村 鉄道ブログ 鉄道模型へにほんブログ村 鉄道ブログ SL・蒸気機関車へ
鉄道コム

[PR]
by salam091 | 2016-08-27 11:32 | EC | Comments(0)

KATO 74070-1D クハ165台車(Sプロウ付) を使ってみる

先週末訪問したホビーセンターカトーでは、Assyパーツの74070-1D クハ165台車(Sプロウ付)を使って、485系や583系等のグレードアップをすることをお勧めするディスプレイがありました。

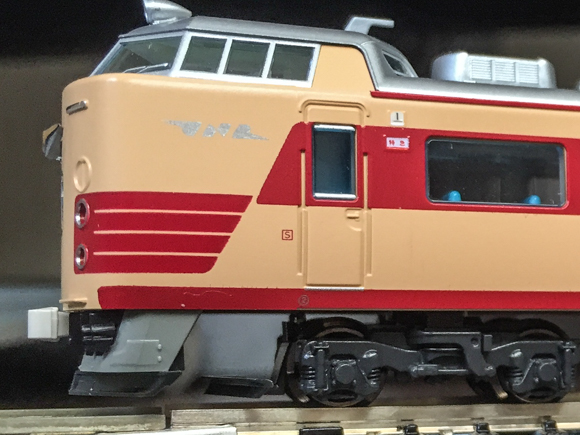

隠密さんも同じことをされていますが、私も485系300番台に付けてみました。

違いがよくわからない写真ですいません。

スノープロー、ずいぶん薄い設計のようですね。
583も同じく交換してみました。

やっぱり良く違いがわかる、というものではないですが、プチグレードアップとしては満足です。

これらの特急電車には、月末発売になるAssyパーツ「11-731 KATOカプラー密連形 #2 新性能電車用・短」も付けたいと思っています。

にほんブログ村 鉄道ブログ 鉄道模型へにほんブログ村 鉄道ブログ SL・蒸気機関車へ
鉄道コム
[PR]
by salam091 | 2016-08-14 08:30 | EC | Comments(2)

KATO 583系に室内灯を入れました

引き続き583系の整備です。
室内灯を入れました。

デッキ、トイレ&洗面所、方向幕が明るくなってくれれば満足ですが、まずまずです。
ブラインドは半開のため、寝台展開して、まだ皆寝てはいない、食堂車も営業中という雰囲気になりました。
長大編成は写真には向かないので、これも動画でごらんください。


にほんブログ村 鉄道ブログ 鉄道模型へにほんブログ村 鉄道ブログ SL・蒸気機関車へ
鉄道コム
[PR]
by salam091 | 2014-12-07 19:23 | EC | Comments(4)

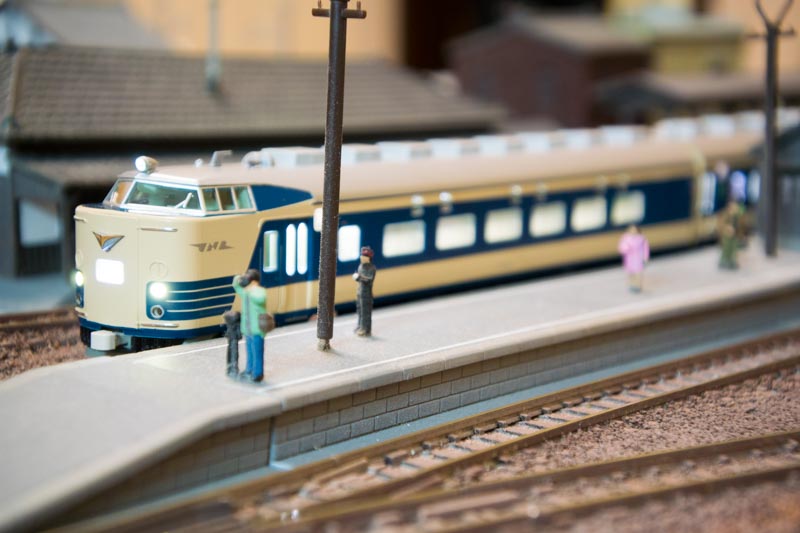

KATO 583系 レイアウトにて

銀河モデルのN-563 581・583系(国鉄)窓用ブラインドを全車両に取り付けて、レイアウトで記念写真。

DCCは停車中でもライトが明るく点灯します。

ヘッドマーク、ヘッドライト、テールライトがきれいです。

うちのレイアウトはちょっと手狭です。

ビデオも撮影しました。


にほんブログ村 鉄道ブログ 鉄道模型へにほんブログ村 鉄道ブログ SL・蒸気機関車へ
鉄道コム
[PR]
by salam091 | 2014-12-06 09:36 | EC | Comments(2)

KATO 10-1237 10-1238 10-1239 583系 入線

KATOの583系が入線しました。
6両基本+2両増結×2+3両増結のフル編成です。

まずは基本から。先頭クハネ583-21。

テールライトもきれいに光ります。

2両目、モハネ582-96。パンタ付きです。このパンタのしたは2段しか寝台がなく、中段寝台は狙い目だったような。

3両目、モハネ583-96。パンタなしモハ。寝台が582と比べ1区画多いです。

4両目、モハネ582-83。モハネ582-96のナンバー違いですが、模型としてはこれがM車になっています。

5両目、モハネ583-83。これは純粋にナンバー違いです。

6両目、クハネ583-17。1両目の番号違いです。

続いて3両増結セットです。まずはサロ581-7。グリーン車とはいえ、他の車両は寝台なのに。公務員の出張規定なんかに原因して、夜行ロザも必要とされるものだったそうですね。

サシ581-28。食堂車です。寝台の天地が狭く、座ることもできない583の編成にはなくてはならないスペースだったはずですが・・・。

サハネ581-46。

続いて2両増結セット。
モハネ582-98。

モハネ583-98。

これら2両は基本セットのMM'ユニットと同じものです。
2両増結セットは13両フル編成だと、2つ使うためMM'ユニットがかぶってしまいますがこれは485系でも同じでした。

先頭車とM車にフレンドリーデコーダーを組み込み、DCC化しました。

にほんブログ村 鉄道ブログ 鉄道模型へにほんブログ村 鉄道ブログ SL・蒸気機関車へ
鉄道コム
[PR]
by salam091 | 2014-11-30 22:49 | EC | Comments(0)

鉄コレ 「JR107系100番代(後期型)両毛線2両セット 入線

予約していた鉄コレが届きました。上越線内の走行を再現するべく、115系と一緒にSL列車の脇役としての導入です。

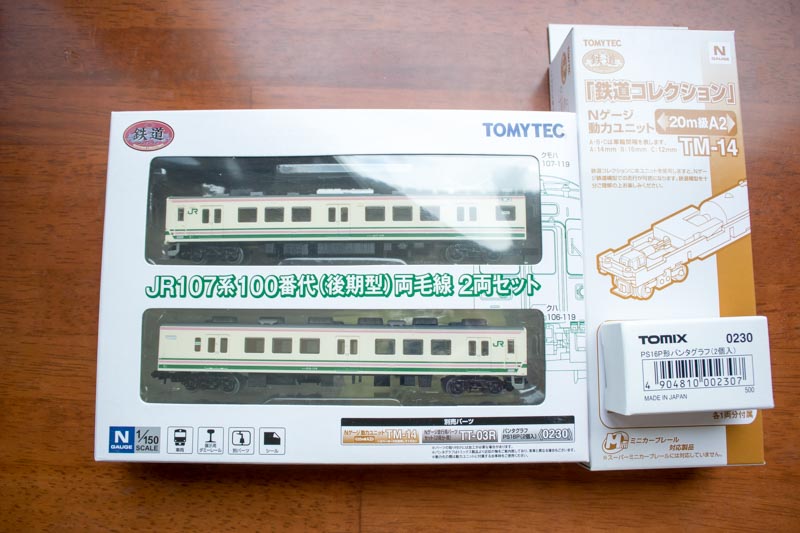

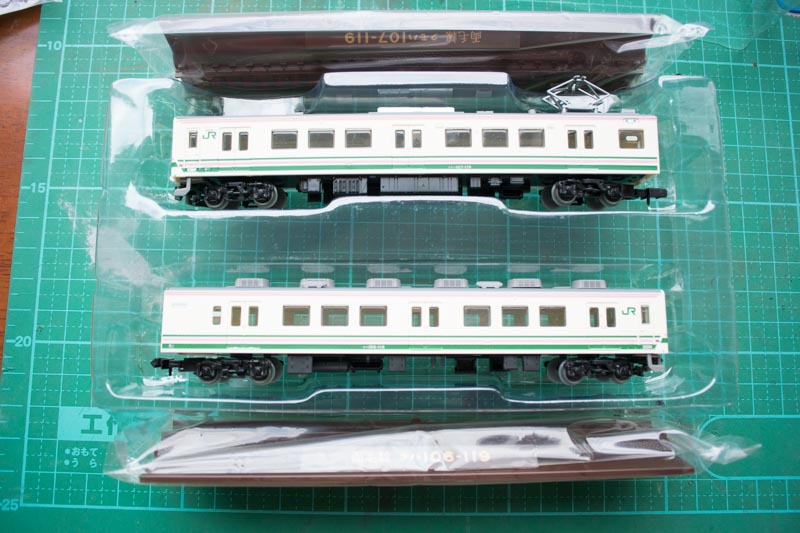

中身はこんなんです。塗装はそこそこ綺麗です。

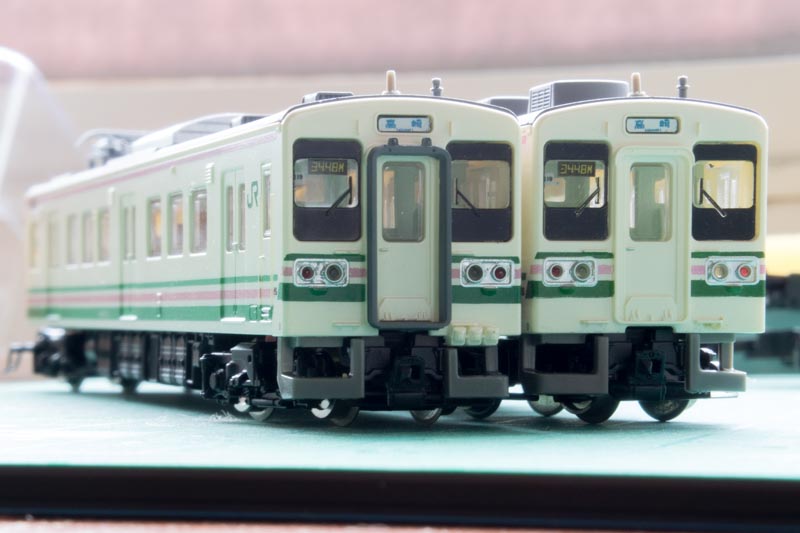

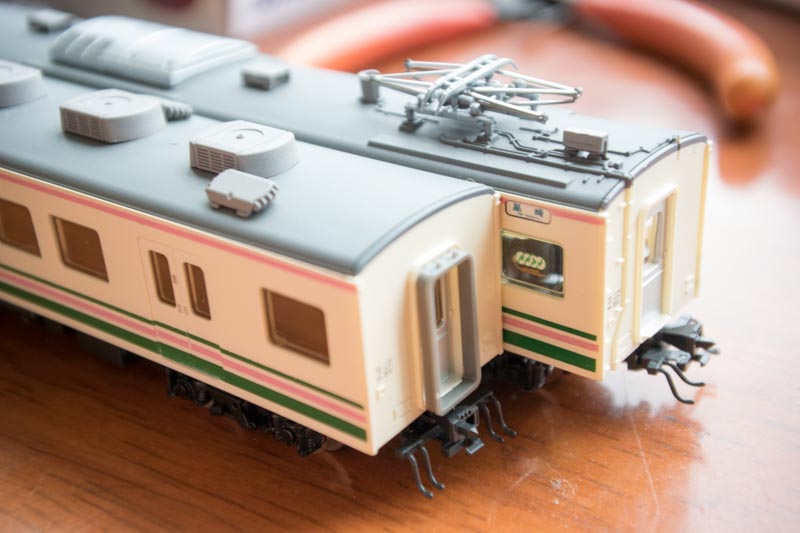

動力を取付けて、パンタを交換。中間妻面には幌がないのでストックからGMの連結幌パーツを。

高崎行になっていますが、115系を高崎行にしているので、これは交換します。

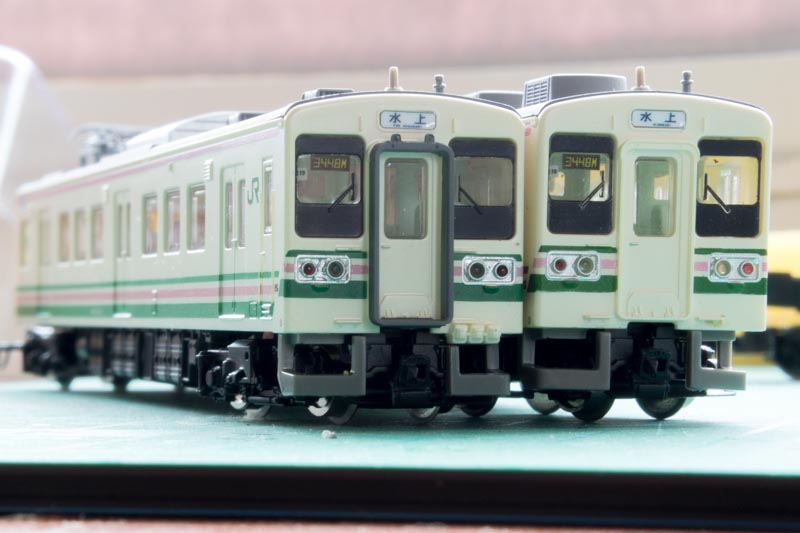

付属シールで水上行に交換。透けていないのでこちらの方が綺麗に仕上がりました。
写真ではクモハに間違って側面用のシールを貼ってしまっているので、この後貼り直しました。

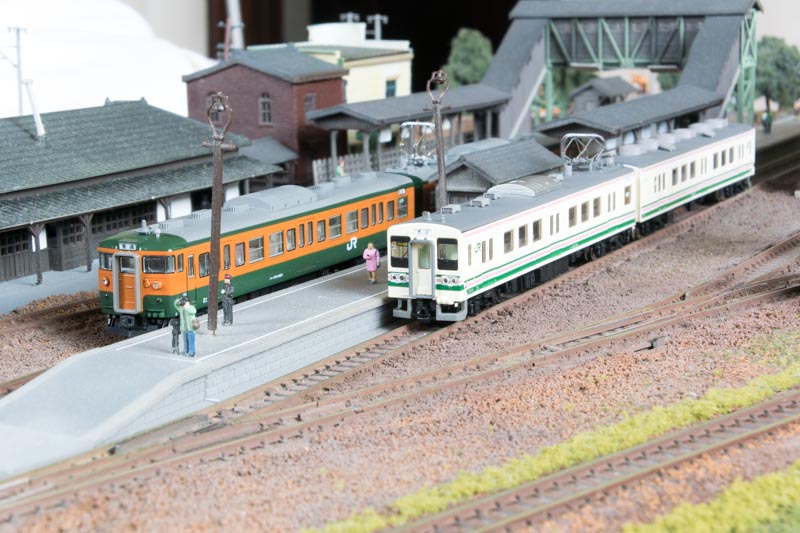

レイアウトで115系と共に。上越線内は対向ホームのイメージなので、隣の番線で撮影したほうが良かったかもしれません。

鉄コレはいつも通り、走行は快調です。

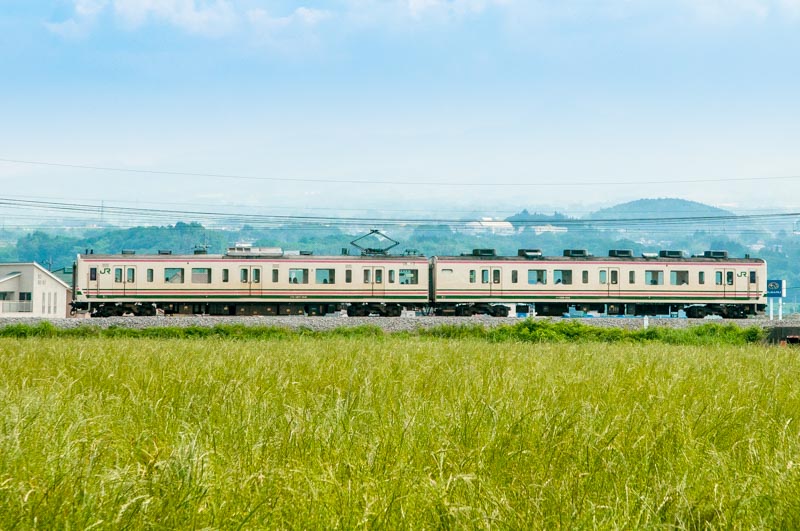

実物は2編成繋げた4両編成も多いですが、2両編成でも走ってます。

DCC化しないとD51やC61、115系と一緒に走らせることができません。ヘッドライトやテールライトの点灯もどうしようかな。
しかし、実物の写真、撮っているようであまり枚数がありません。

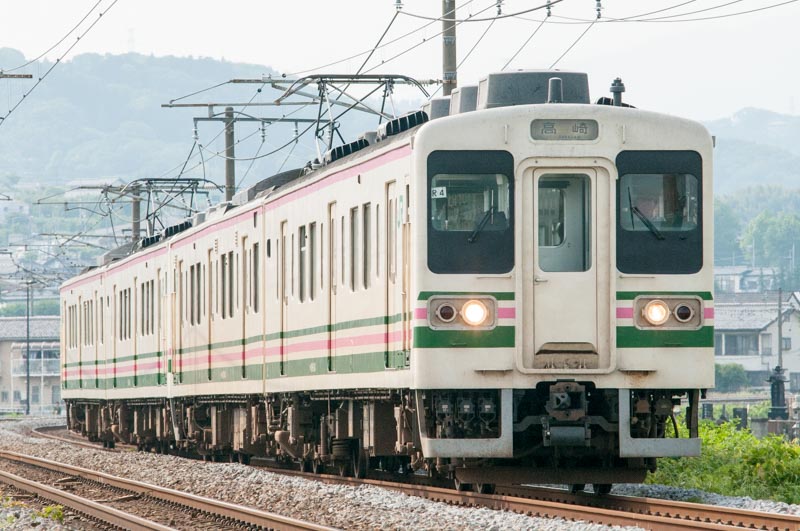

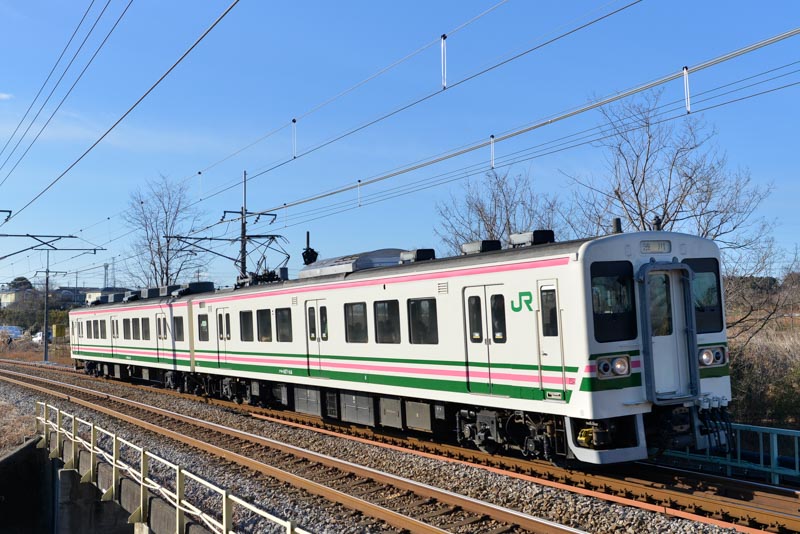

そんななかから、高崎側。

水上側。ジャンパ栓が物々しいです。模型は妙にスッキリしてしまっていますね。



にほんブログ村 鉄道ブログ 鉄道模型へにほんブログ村 鉄道ブログ SL・蒸気機関車へ
鉄道コム
[PR]
by salam091 | 2014-09-28 11:53 | EC | Comments(0)

Micro Ace 小田急MSE試作品: ヨコハマ鉄道模型フェスタ

昨日から明日まで開催されている、ヨコハマ鉄道模型フェスタに行って来ました。

去年はC61の試作品見たさで行きましたが、今年は特に見たいものがあったわけではないのですが雪で他にやるべきことがなくなったので。

会場を入るとまず物販コーナーがあるのですが、こちらの小田急トレインズブースにMicro AceのMSE試作品の展示がありました。

お店の人はどこかで見覚えがあると思ったら、「トレインズの濱崎さん」でした。
手塗りの塗装試作品は手に取って見ても良いとのことでした。カラーはまだまだ満足がいっていないのでこれから調整するそうです。

スカート開口部は極力実物に似るよう小さくしたと。

連結側は、別途開放状態のドアと幌パーツが付属するそうです。

連結側はマイクロカプラーが標準ですが、車間に拘る人はTNに変えるのもいいんじゃないかと。
メーカーのブログにも、同じような情報が出ていますが、試作品を触ることができるのは稀なので面白いです。

にほんブログ村 鉄道ブログ 鉄道模型へにほんブログ村 鉄道ブログ SL・蒸気機関車へ
鉄道コム
[PR]
by salam091 | 2014-02-08 15:04 | EC | Comments(2)
