GMナックルカプラーを電機に取り付ける

GMナックルカプラーをKATO電機に取り付ける方法です。

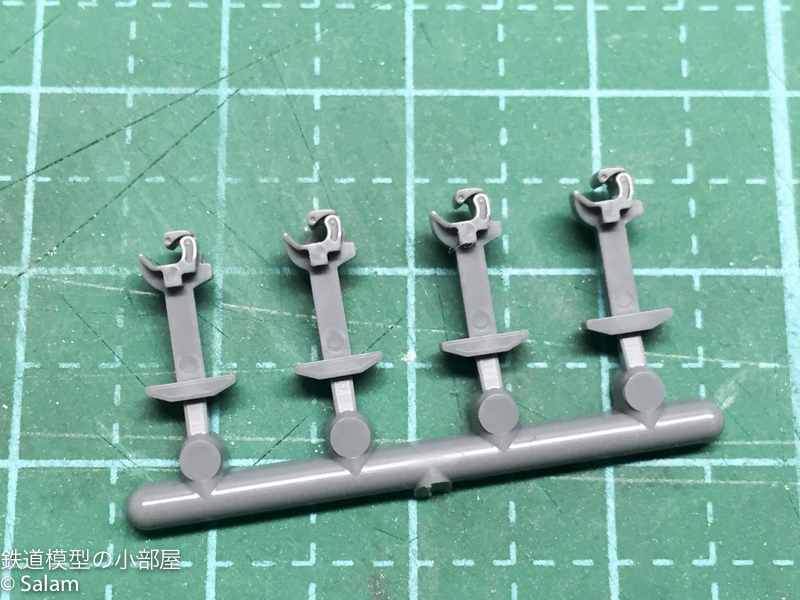

JRF機に取り付けるので、グレー(長)です。

φ1.1mmのドリルで穴を明けます。正確にセンターを出さないと千切れてしまいます。穴を開ける前には罫書き針を使ってセンターをマークしておくことをお勧めします。左は悪い例です。

穴の位置は、製品に添付されているナックルカプラーを参考にすると良いと思います。

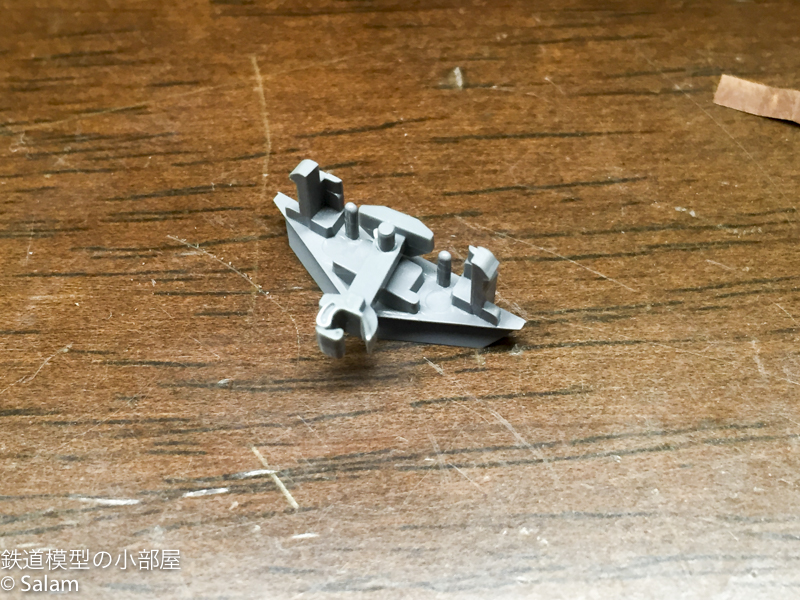

KATO電機は、スノープローがカプラー固定具になっていますので、仮に取り付けたところ。復元スプリングは使えません。ただし、スプリングは使わなくても自然解放することはありません。

TOMIXの場合は、(中)を使います。TN用のカプラー固定具に、GMナックルカプラーを組み合わせます。
そのままでは緩いので、適当なプラ板を後ろ側に差し込みます。

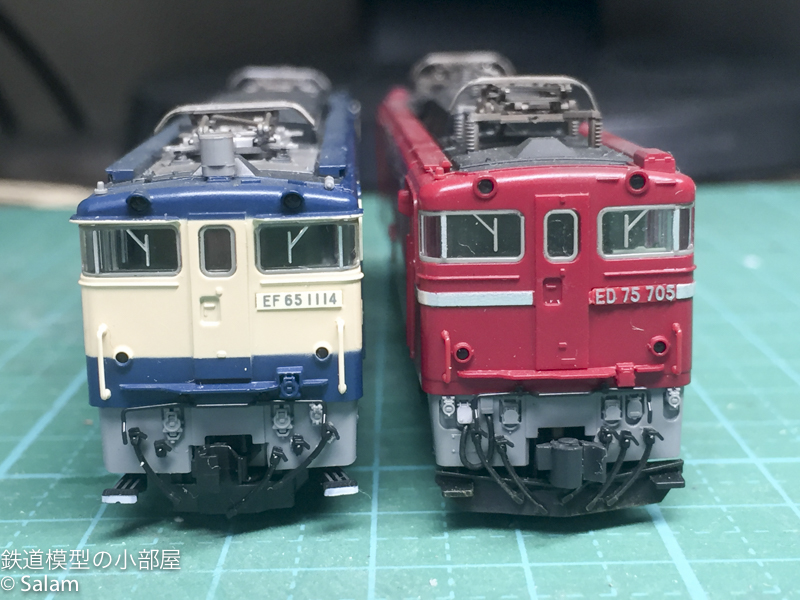

GMナックルとKATOナックルの比較。

国鉄型重連対応機関車の場合は、カプラー開口部はそんなに気になりません。

貨物専用機はスカート廻りがシンプルなので、目立ってしまいますね。
