KATO Nゲージカニ24へのサウンドデコーダー搭載

昨日は半日暇な時間があり、何をしようか考えた結果、モデルランド田中さんに遊びに行き、カニ24用のデコーダーを買って来ました。
HOのTOMIXカニ24はサウンド化したのですが、Nについてはいつかやろうと思いながら、放置していたものです。

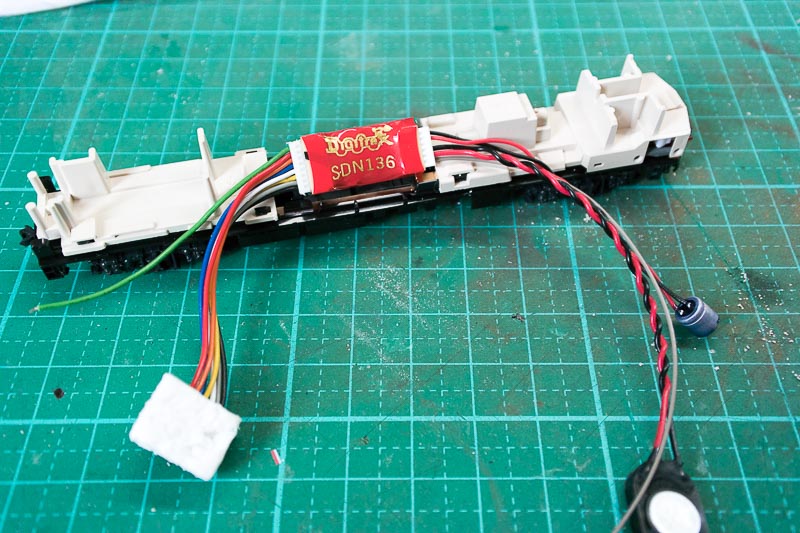

digitrax SDN136PSにカニ24サウンドを入れてもらい、帰ってきたら早速工作開始。

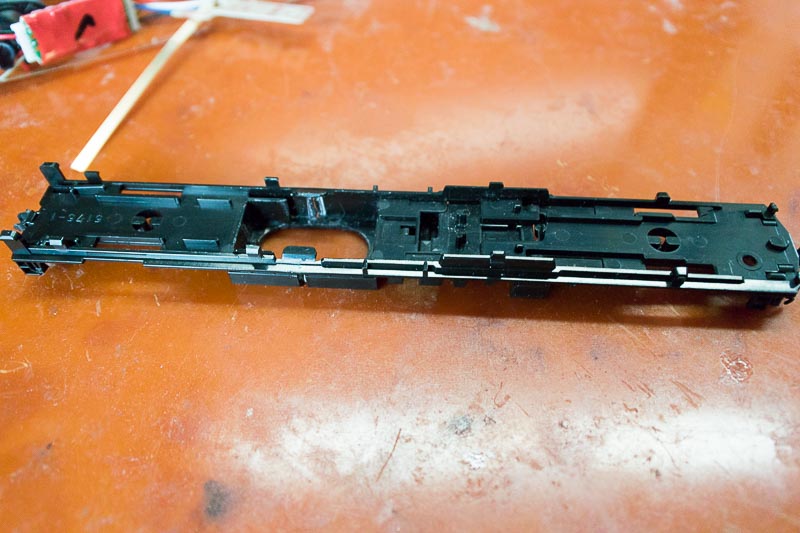

デコーダーは床上のメカイスを切り取って車体中央に。

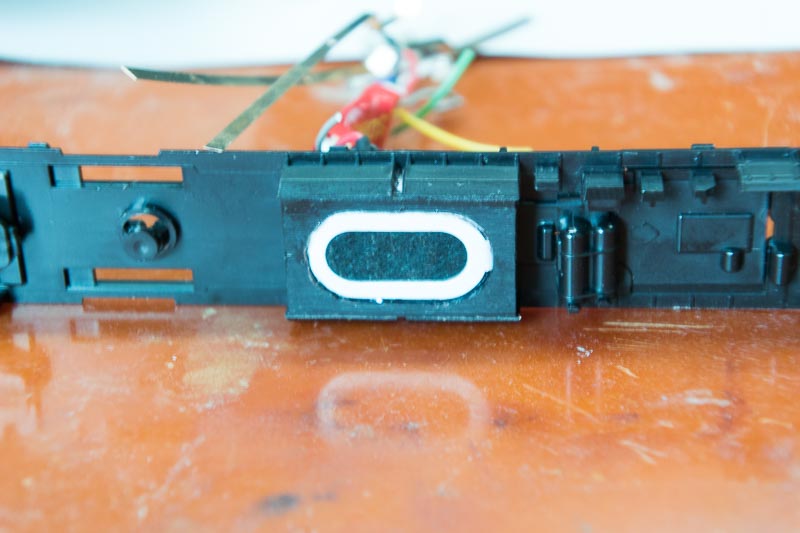

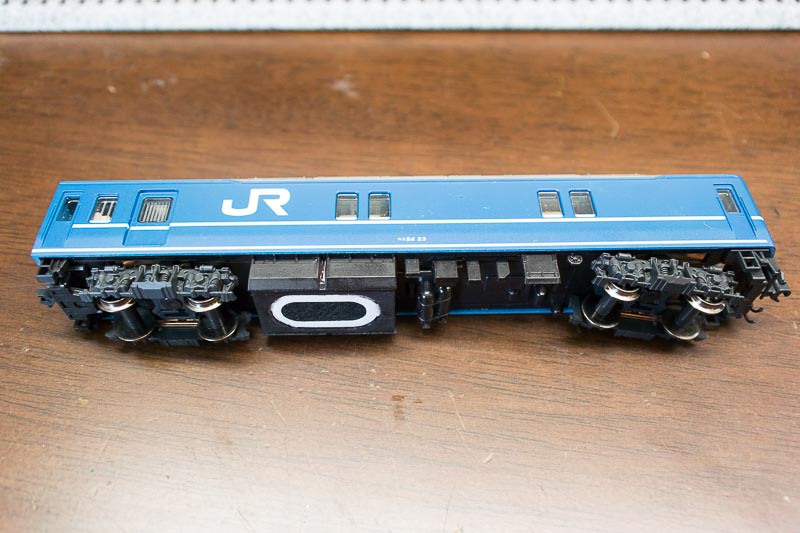

スピーカーは床下燃料タンクに埋め込むことにし、穴をあけます。1mmドリルで沢山穴を開けて、ニッパーで繋ぎました。燃料タンクの内側にはウェイト保持用の支えなど、色々な造作がありますががらんどうにしました。

ヤスリで微調整してデコーダー付属の楕円スピーカーがぴったり嵌まるよう加工するのに30分。

スピーカー、コンデンサの配線は長過ぎるので短縮、赤、黒、白、青、橙、灰の各線は2cmぐらいに短縮。
赤、黒のレール配線は左右集電パーツに直接ハンダ付け、白、青の灯火配線はテールライト基板にハンダ付け、SDN136は動力車用デコーダーのため、モーター配線がされていないとCV値の変更ができませんので橙、灰のモーター配線は680Ωのチップ抵抗にハンダ付けしました。

この後、取り除いた発電機エンジンモールドを切り出してデコーダー上に接着、ボディを戻します。
外見ではスピーカーのみがサウンド機であることを主張します。

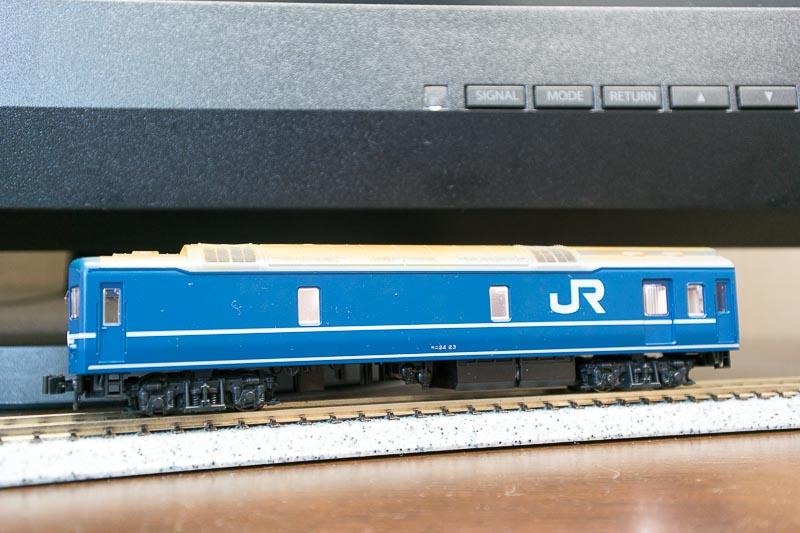

完成の図。

動画にしてみました。

こちらはHOです。比較してみてください。

あらかじめ分かっていることですが、エンジン音はNとHOで全く違います。同じ音源ファイルですので、スピーカー及び取り付け環境の違いということになります。
