TOMIX C61にDCCサウンド搭載 その2

テンダー側の作業が終わったのでエンジン側を整備します。

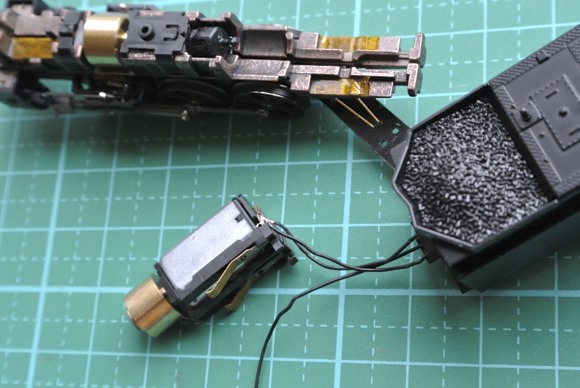

ダイキャストの前照灯接点左レール側、モーター接点左右をカプトンテープで絶縁しました。
前照灯の配線は白線を左側に、ライトコモンは右ダイキャストで代用します。
モーターは集電板に配線(灰、橙)をハンダ付け。

前照灯配線は左側ランボード下を走らせることにして、火室部だけ挟み込みました。

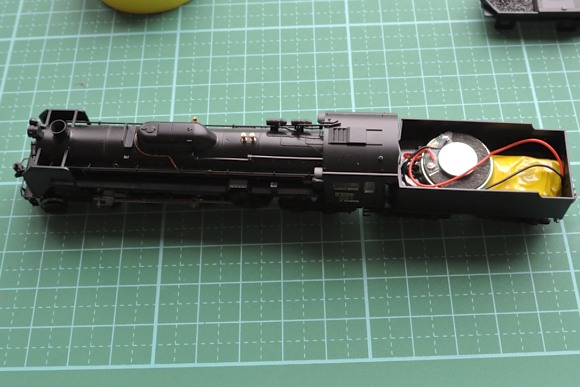

ボディを戻します。

テンダーの隙間に鉛板を詰め込みウェイトとしました。ショートしないよう、要所を絶縁テープで保護しました。最終的に上蓋は更に削りました。
レールに載せて動作を見てみます。緊張する瞬間です。
絶縁がきちんとできているか、作業単位ごとに確認していますがどこかショートしていれば高いデコーダーがパーになります。

うまくサウンド化できたようです。集電性能がレイアウトを走れるほど実用的かどうか、試してみなければ。



にほんブログ村 鉄道ブログ 鉄道模型へにほんブログ村 鉄道ブログ SL・蒸気機関車へ
鉄道コム
[PR]
by salam091 | 2013-07-18 06:09 | 蒸機 | Comments(2)
Commented by ジュンパパ at 2013-07-18 08:58 x
完成おめでとうございます。
手早いですね。
その1で気になったのですが、テンダー内の集電子の取り付け方ってどうやっておられるのですが?見た感じが非常にきれいなので是非知りたいところです。
テンダーのヘッドライトは非点灯ですか?
Commented by salam091 at 2013-07-19 00:00
ジュンパパさんこんばんは。
今のところ単にGクリアでくっつけただけです。最初は左右にまたがる固定具を作りましたが、デコーダーの収まりが悪く、ウェイトも乗らないので諦めました。
テンダーの前照灯は非点灯になりました。実物のテンダー前照灯が点灯しているところを見たことがないので、まあいいかと。
チップLEDとチップ抵抗でなんとかなりそうな雰囲気はあります。
