TOMIX C61にDCCサウンド搭載 その1

デコーダー搭載改造を開始しました。今日はテンダー部分の改造について簡単に記録します。

C61のテンダーは浅く短いので、スペース的にはMRC1956でもかなりギリギリです。

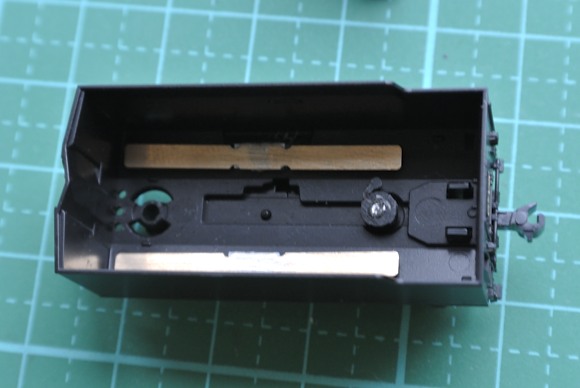

このため、上蓋部分は外観に影響しない部分はザクザク切除し、内部スペースを稼ぎます。

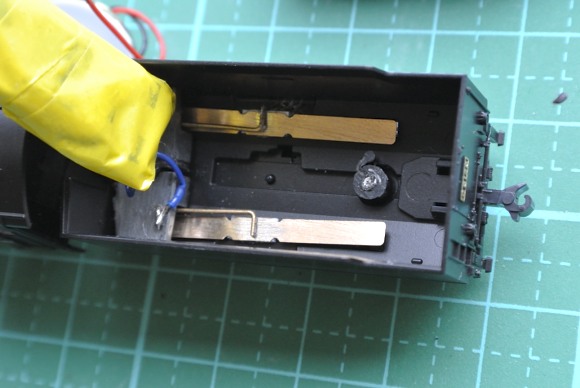

ダイキャストの錘はドローバー接続部分以外は残せない状況ですので、テンダー集電板はプラバンのスペーサーを介して床に接着します。

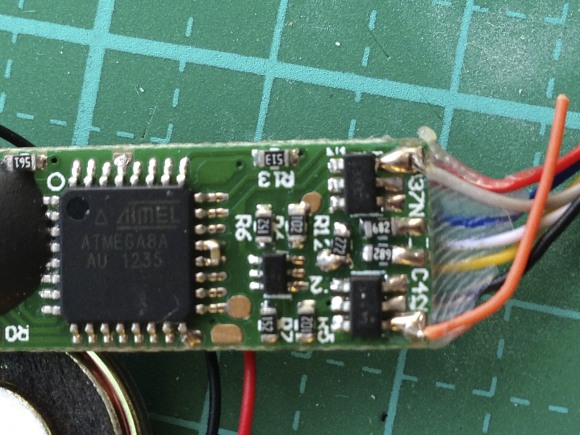

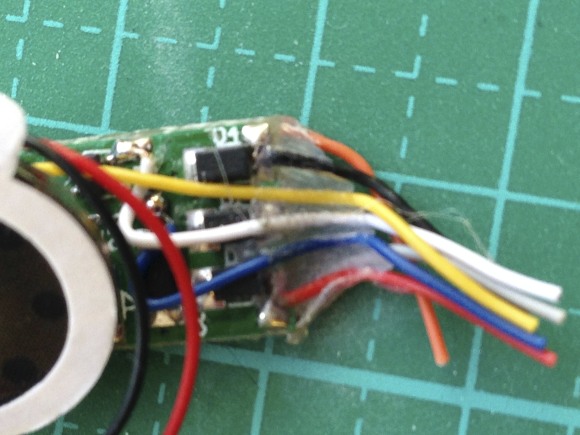

デコーダーのケーブルも柔らかいesuのhi-flex wireに交換しますが、どこに何が付いていたか分かるよう、ケーブルを外す前に写真に撮って記録しました。

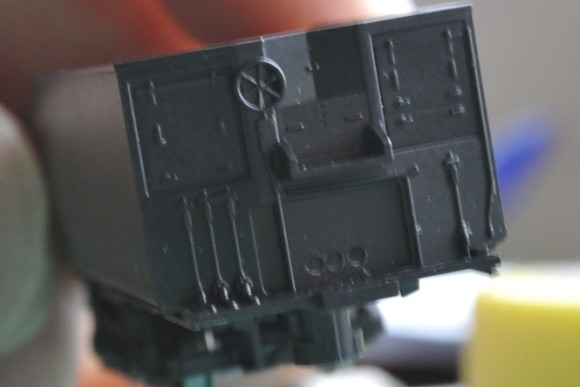

ケーブルはテンダーの前妻の最下部に0.8mmの穴を3カ所開け、白、灰、橙のケーブルを通します。
(実際には全部黒ですけれど)

ダイキャストのドローバー接続部はピラニアンソーで切り取り、0.5mmドリルで穴を明け、集電板とは0.5mm真鍮線を介して電気的に接続しました。

補重しなければ集電が安定しませんが、これで一通りのテンダー改造は終了です。


にほんブログ村 鉄道ブログ 鉄道模型へにほんブログ村 鉄道ブログ SL・蒸気機関車へ
鉄道コム
[PR]
by salam091 | 2013-07-17 19:29 | 蒸機 | Comments(2)
Commented by ジュンパパ at 2013-07-18 08:53 x
お早うございます
この記事今気が付きました。
サウンド化、先を越されましたね。
私も着々と進行中ですので、土曜にはテンダー部の記事をアップする予定です。
Commented by salam091 at 2013-07-18 19:47
ジュンパパさん、週末の記事を楽しみにしてます。
