KATO キハ40系のLED交換

以前購入し、TNカプラー化してあったキハ40ですが、ヘッドライトのLEDはやっぱりオレンジ色です。

分解してLEDを交換することにします。

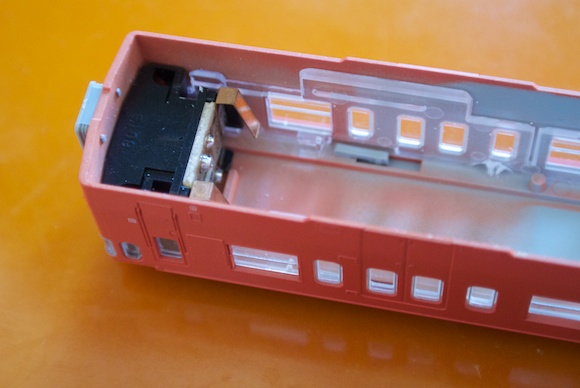

ライトユニットはこんな感じになっています。

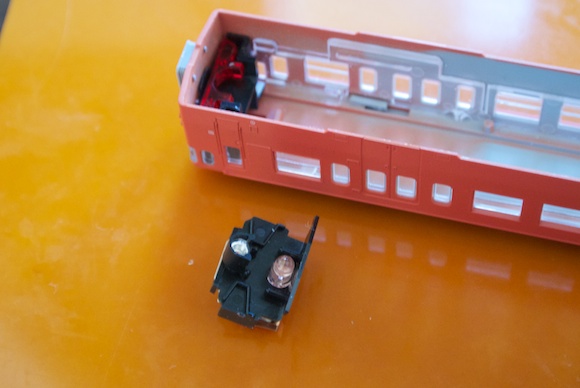

ピンセットで掴んで外します。

オレンジLEDをハンダを溶かして除去します。基板とライトユニットのプラパーツは組立後にハンダ付けされているので、分解はできません。

LEDを取り去ったところ。ライトユニットはこういう構造になってます。

電球色LEDを取付けます。右に長い足が来るのが正しいです。

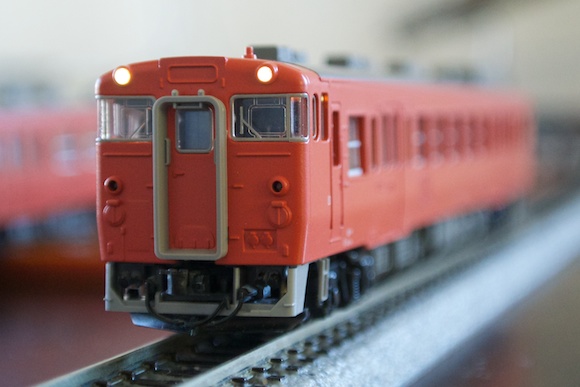

余計な足を切り取って、再び組み立てれば完成です。








にほんブログ村 鉄道ブログ 鉄道模型へにほんブログ村 鉄道ブログ SL・蒸気機関車へ
鉄道コム
[PR]
by salam091 | 2012-12-16 11:40 | DC | Comments(4)
Commented by 隠密 at 2012-12-16 21:45 x
いろいろな車両のライトのLED化、LEDの交換…。
やったコトのナイ者から見るとズゴイのひとことです。
知識とウデがある人がウラヤマシイです。
Commented by salam091 at 2012-12-17 07:00
隠密さんおはようございます。
余り難しいことはないですよ。特にKATOのLED交換はまともなハンダコテとハンダ、LEDがあれば良いだけですし。問題は数があるので、同じことを延々やらざるを得ないです。
Commented by 浜田機関区 at 2013-01-03 19:45 x
こんにちは。見事な手際。元からライトがあるものは純製の基盤を利用できるんですね。
私も非点灯の旧D51やC50、ライトの暗すぎるマイクロ蒸気を何とかしたくて目下検討中ですが実行に移せずにいます。
蒸機は電球色LEDでいいのでしょうか?
Commented by salam091 at 2013-01-05 22:37
浜田機関区さん、N蒸気機関車のLED改造はやったことがないのですが、基本は電球色LEDで良いと思います。
マイクロエースの機関車は、秩父デキ以外持っていないのでアドバイスできないです。申し訳ありません。
