安達C57の組み立て その10

昨日に引き続き今日も組立作業続行です。
キャブ内のバックプレートを組みました。
元々キットにはこんなパーツが。

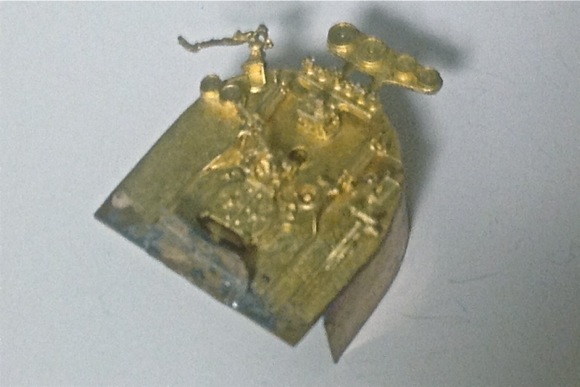

ちょっと寂しいので、ウイストのバックプレートパーツを使います。C55/C57用ということですが、巨大です。かなり削らなければなりませんでした。キャブ内ボイラー延長部分はt0.2の真鍮板で新たに作成しています。

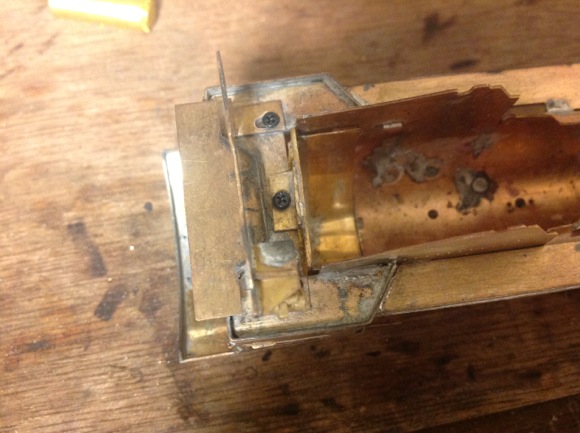

装着するとこんな感じです。


取付はキットのパーツ同様、ネジ止めとしました。


続いて前デッキと煙室扉を組立ました。
煙室扉ハンドル(エコー)、デッキ解放テコ受け(エコー)、デッキステップ(エコー)、キットの連結器座を取付。解放テコもキットのものです。
煙室扉まわりの手摺はキットのプレス部品ではなく1.0mmハンドレールノブ(珊瑚)を使いました。

ボイラーがエプロンに首すぼまりなところを再現するべく、エプロンを一部自作しています。
給水温め器上のデッキもキット部品は寸法が短いようなので自作しました。
エコーの解放テコ受けは、端梁に穴を開けてから取付ける作りになっているので便利です。
キット付属のものは端梁が暖まると全部泳いでしまい、C61の時には苦労しました。

首すぼまりを再現するとエプロンは取り外し可能にしなければ、煙室扉が開かないため給水温め器をネジ止めに改造します。
穴あけした後、ねじ切りしていたら、タップが折れて万事休す。
新しい温め器とタップの到着待ちです。
