安達C57の組み立て その5

引き続きテンダーの製作を進めて行きます。

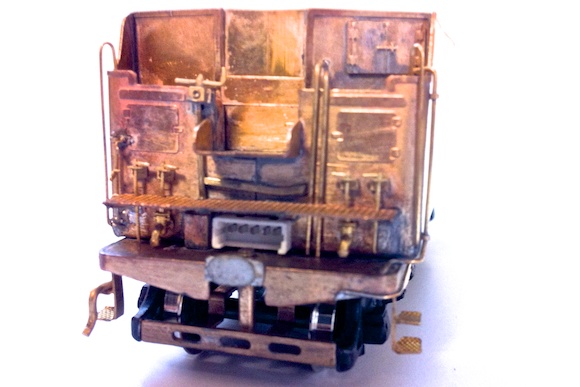

前妻に手摺、ATS配管を取付ました。JST ZHコネクタ(メス)は歩み板下にこのように嵌まります。
歩み板の取付座はエコーのロスト部品を奢ってみましたが、まったく見えません。キットのプレスで十分でした。テンダー前ステップもエコーのロストワックス部品です。

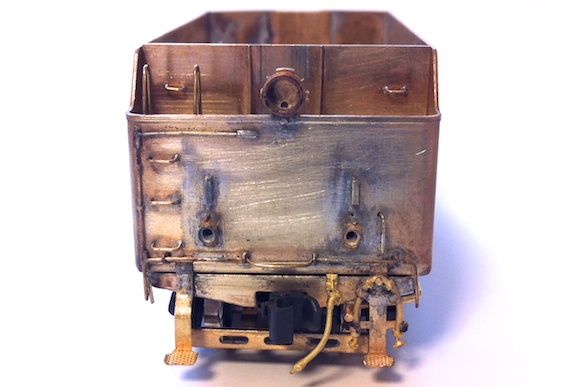

続いて後妻の工作。
キット部品の連結器開放テコ、妻面ステップ、手摺を取付。
元々キットには尾灯掛け装着穴が開いていますが、位置が異なるので真鍮線で塞いでエコーの尾灯、珊瑚のLP42点灯用を取付。テンダーステップはエコーのロスト部品です。右側にはコレもエコーの蒸気暖房管を追加しました。
電線管は0.3mmの真鍮線を曲げて作成。繋ぎ箱は真鍮板から削り出しで再現しました。
尾灯掛けっぽく見えるのは0.7x0.7の真鍮角線をモールドのように貼付けたものです。流石にこの細さでは強度が出ないと思い、フックとするのは諦めました。

キット付属のテンダー上手摺を取付。
石炭枠支えはキットには付属しておらず、また市販品にもそれっぽい部品が見当たらないので真鍮板から自作しました。
また、実車写真を参考に石炭枠にもステップを追加。これは0.4mm真鍮線を曲げただけです。

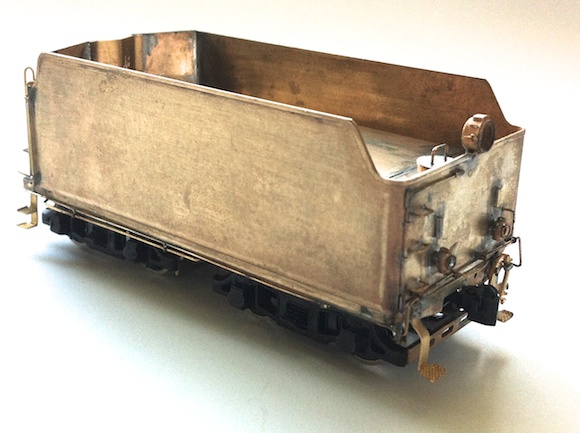

側面にはATS配線、電線管を試みました。配管吊りはt0.2 x 0.5真鍮帯板から自作しました。


後ろのカプラーは仮にKATO HOナックルを入れていますが、復心バネをどうやって再現するか思案中で確定していません。キット付属のホワイトメタル部品やエコーの部品は、本来シャンクが通る穴にカプラーを入れることさえできず、ディスプレイ専用なのでしょうかね??
