Digitrax SDN144を試す

本日はモデルランド田中に行き、燃えてしまったSDH164の代わりにSDN144を買ってきました。

今度はNMRA 8ピン仕様になっているので、C61の方を8ピン対応に改造しました。先日から作業している安達のLP405も配線しました。
スピーカーは28mm 0.5Wな奴に、コンデンサは大きなものに交換しました。

昨日はこの配線の作業中にどこかショートさせてデコーダーを焼いてしまいました。

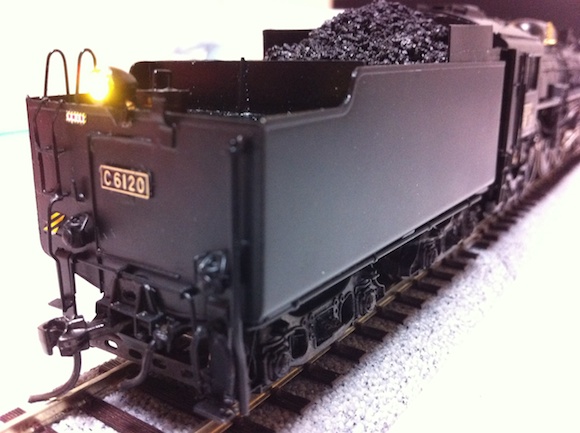

今日は無事点灯しました。上蓋が少し浮いていますが気にしない。


しかし、この写真を撮った後、嫌な音をたててLEDがショートしたようです。
今日はこれで終わりです。

にほんブログ村 鉄道ブログ 鉄道模型へ
にほんブログ村
鉄道コム
[PR]
by salam091 | 2012-01-29 22:26 | 蒸機 | Comments(2)
Commented by eguchi at 2012-01-29 23:06 x
こんばんは、う〜ん残念、燃やしてしまいましたか、、
ブラスは全ての箇所が通電するので難しいですね。。

LEDですが、もしかしたら電圧が高くて燃えてしまったのかもしれません。自分もC623で2回燃やして、抵抗値を上げたら解決した事がありました。
Commented by salam091 at 2012-01-30 21:49
eguchiさんこんばんは。
テンダーライトの点灯さえ試みなければ燃えることはなかったのですが、欲を掻いたのがいけなかったですかね。
うちのデコーダーは燃えた後、前進固定で謎のプチプチ音源を発するだけの存在になってしまいました。
燃えたのはトランジスタ一個だけで、これを復活させればなんとかなりそうな雰囲気もあったのですが、電子関係は何が何だかわからないので諦めます。
LEDは恐らくLP403の内側の真鍮とリード線がショートしていると思われるので、ぼってり厚塗り塗装でもう一度試してみます。
他のショートがないように、今回は全部熱収縮チューブで絶縁を万全にしてみました。
一応、抵抗は1kΩのものを使ってます。680とかだと明るすぎるので。
