安達のLP405シールドビームを点灯化してみたい その2

安達のLP405に穴を開けることに成功したので、LEDの加工を行います。

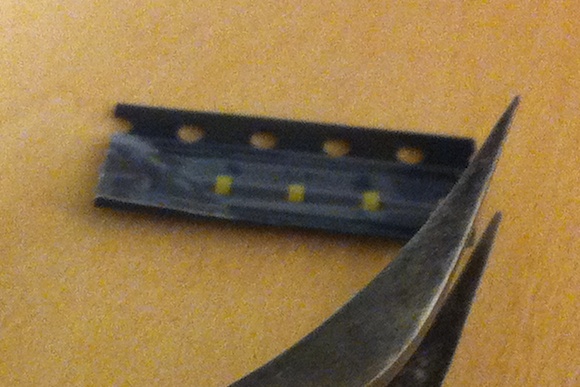

1608電球色チップLEDです。1.6mm X 0.8mmサイズで、とても小さい。一緒に写っているのはタミヤのピンセットの先!くしゃみをしたら、梱包ごと吹っ飛びました。

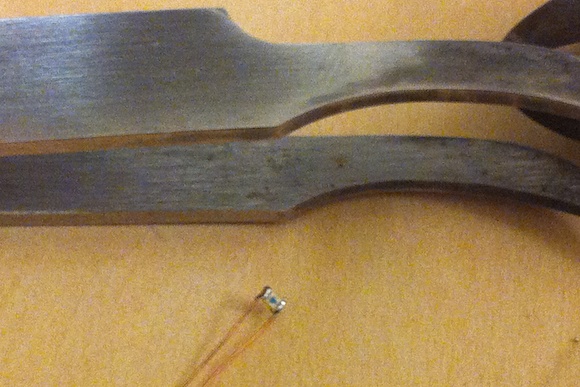

NGDCCデコーダーに付いてきた糸ハンダを使って0.2mmポリ銅線を半田付け。飛ばないように両面テープで固定して作業しました。

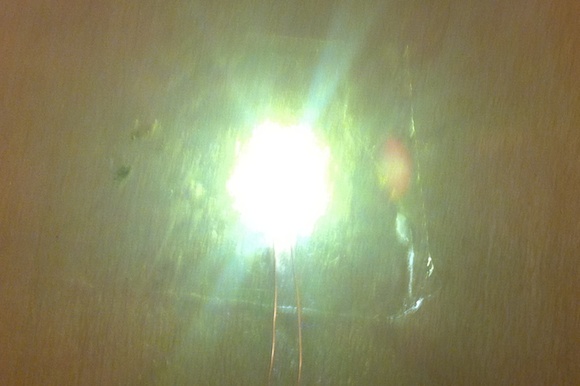

半田付け時間が長いとLEDが焼けてしまうので難しいです。緊張の点灯試験。

珍しく一発勝負でうまく点灯しました。半田付け箇所があまりに小さいため、ポロッと取れてしまうことが多い(点灯試験が終わって両面テープから外したら、取れました)ので、エポキシ接着剤で補強しました。

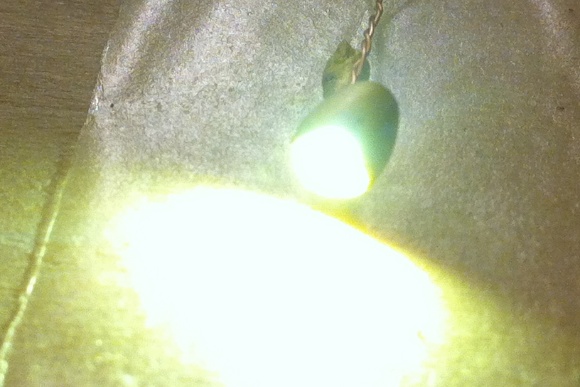

で、昨日穴を開けたLP405に入れて点灯試験を試みます。

なんとかなりそうな雰囲気です!
