安達のLP405シールドビームを点灯化してみたい

安達製作所のC61の前照灯については、前側のLP403はスパイクモデルの点灯化対応部品を使ってみましたが、テンダー側については小さいシールドビームのLP405となっているため、点灯しないダミーとなっています。

手持ちの他の模型は全て完成品で、テンダーライトは点灯するため何とかしたいところです。

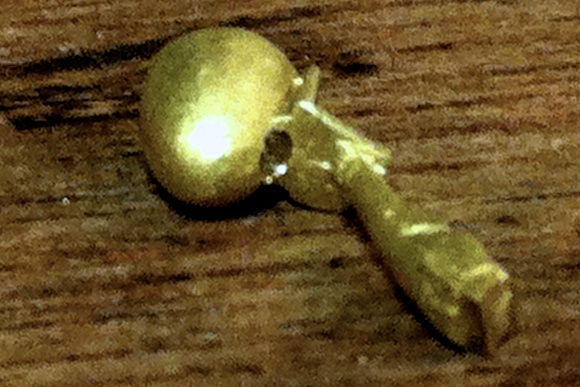

とりあえず、安達のLP403を調達した上で穴あけをしてみました。
写真はみな拡大しているので酷い有様ですが、元が小さな部品なので。

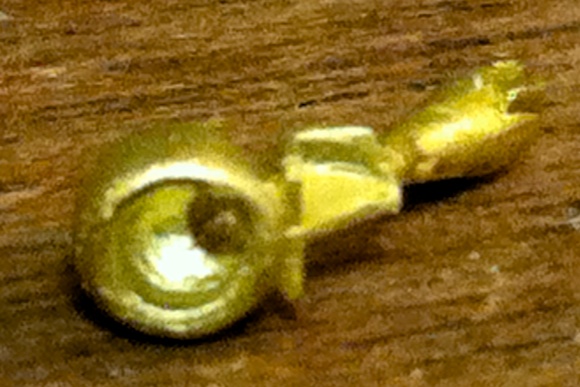

レンズ側から

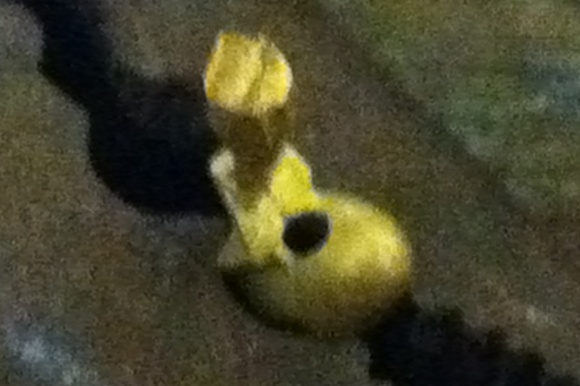

ケーシング側から


ロストワックス部品なので厚みが結構あるのではないかと思い、ドリル刃を折りたくないのでφ1mmドリルを使いました。御陰で大穴が開きましたがドリルは折らずに済みました。

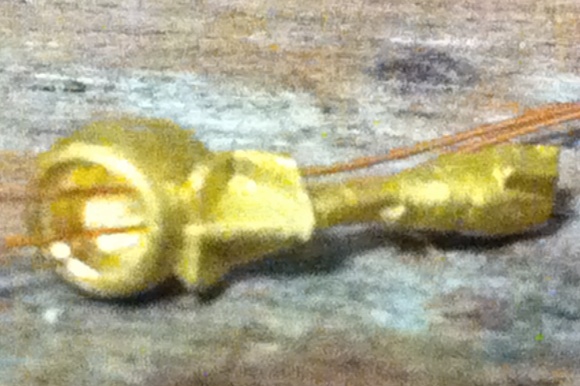

0.2mmポリ線を2本通して見ます。

スカスカと通ります。この分なら配線の途中に被覆を傷つけてショートさせることはなさそう。
チップLEDの半田付けがどうなることやら。
安達のLP405は、内径が3mmないのでかなり小さいLEDを使わなければいけない感じです。
