安達C61の組み立て その12

EF65が無事サウンド化できたのでC61の製作に戻ります。

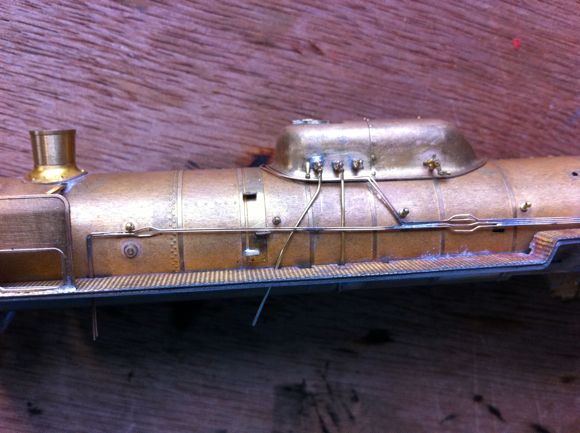

0.25mm燐青銅丸棒で空気作用管の作成をします。

空気作用管はシリンダードレンコックへ2本、砂撒管へ2本でシンプルに4本です。ドームの前を回すのですが、これが落ち着いてくれない。砂撒管とも絡むので並行作業です。

この段階で作用管の位置を間違えているのですが、気付かずそのまま進めてしまいました。

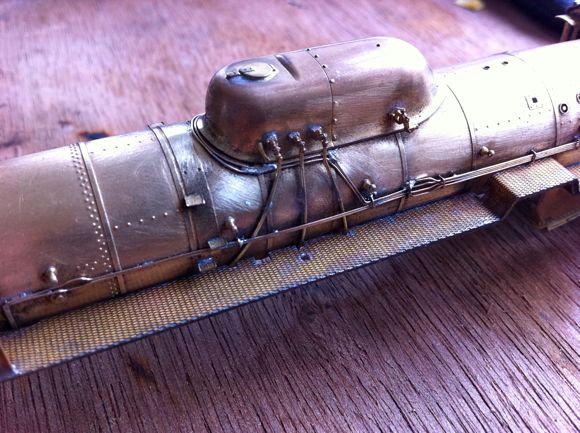

作用管止めを作成して付けていますが、作用管の場所が低過ぎます。しかしこの段階では気付いていません。

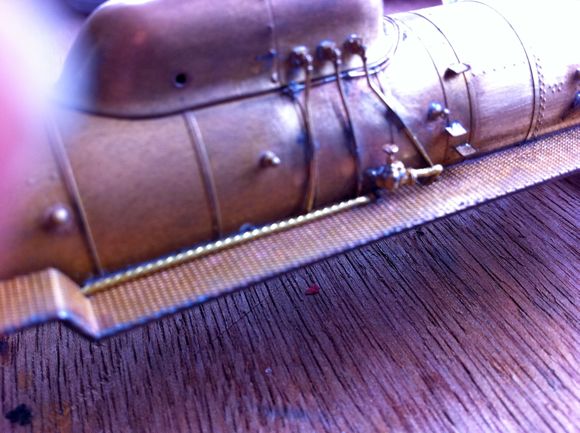

非公式側は逆止弁を付けたり配管を付けたり。逆止弁はキット付属です。

缶清浄材箱や、オイルポンプを付けました。

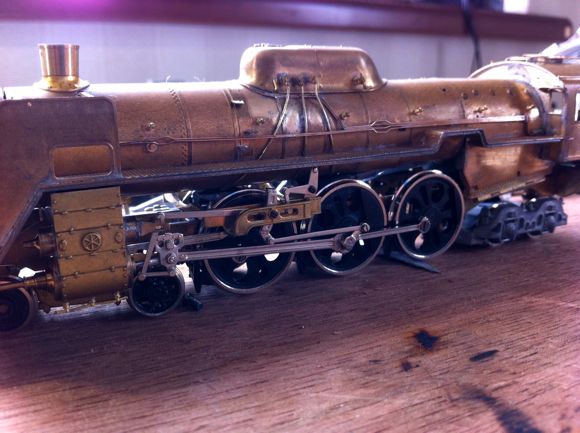

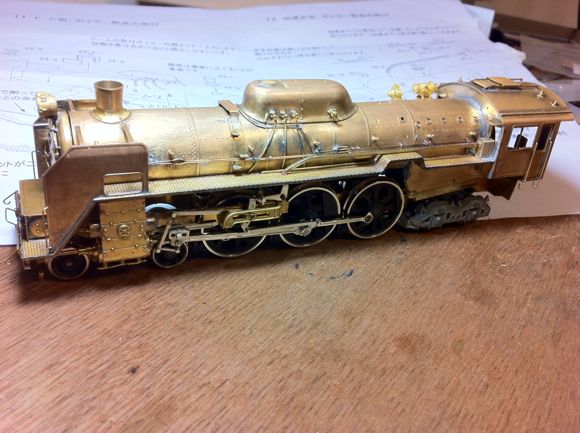

ATS発電機、大型タービン発電機を付けました。さらに公式側、逆転棒を付けます。

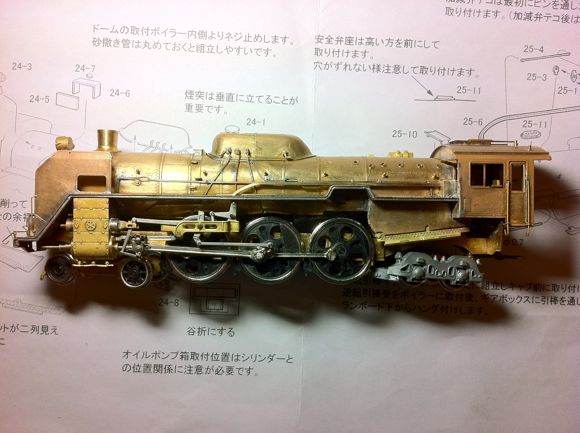

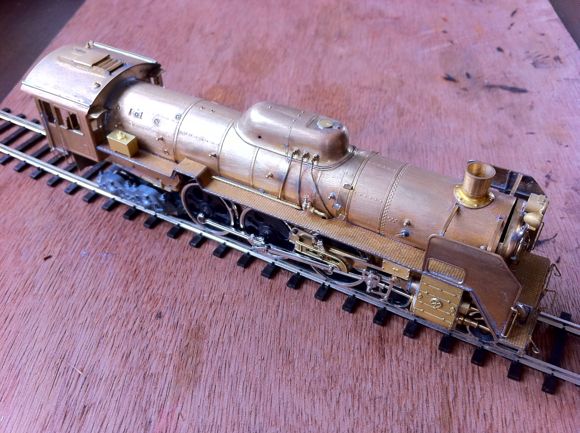

この段階で空気作用管の位置が低すぎることに気付きます。逆転棒に半分隠れる勢いです。
ボイラーに穴明けして取付けているし、今更分かってももう遅いです・・・。

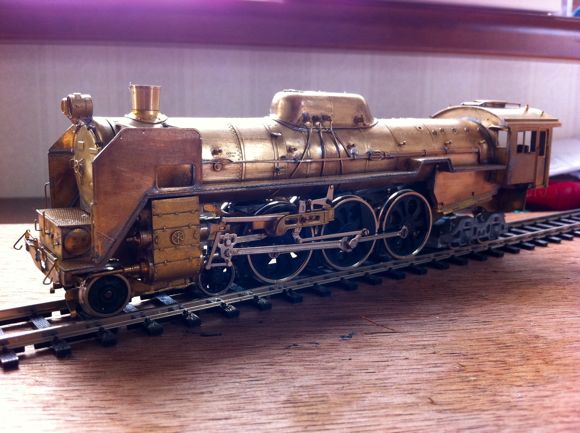

まあ、青森時代は塗りつぶしなのでさほど目立たないと思います。
