12系客車の尾灯をLED化する

Nゲージの方も引き続き弄っています。今日は12系客車の尾灯をLED化してみました。
この車両、前回20系と一緒にカプラーをボディマウント化したのですが、元が古いモデルだけに尾灯が麦球で、かつ点灯しているのかどうか分からない位暗いのが残念なところです。
HO客車の尾灯同様、LED化します。基板はHOのスハフと同じ物が入っています。多分同じ頃の設計なんだろうと思いますが、定かではありません。

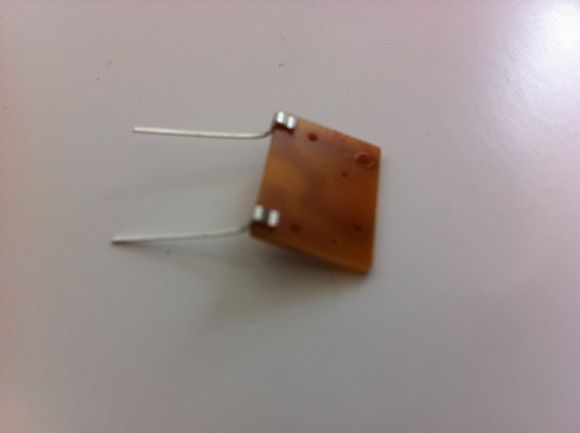

半田ごてを用いて、付いているダイオードと麦球を撤去します。

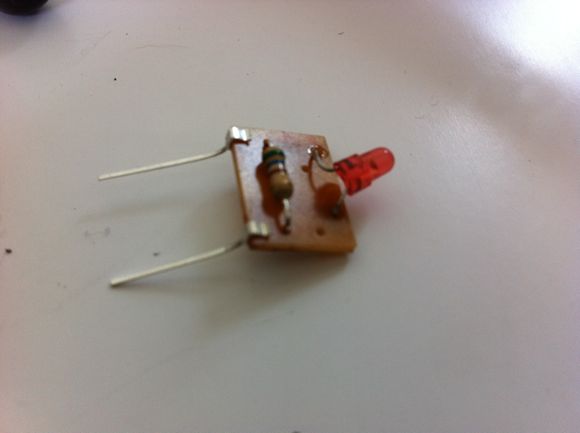

カーボン抵抗(560Ω)と赤色LED(3mm/75mW)をはんだ付けします。元のプリント基板をそのまま使っています。ダイオードのかわりに抵抗、麦球の代わりにLEDを入れます。
抵抗は100個で100円、LEDは10個で100円でした。つまり、部品代は一両あたり11円です。基板込みで1,000円で売っているどこかのメーカーはやっぱりボッタクリでは。

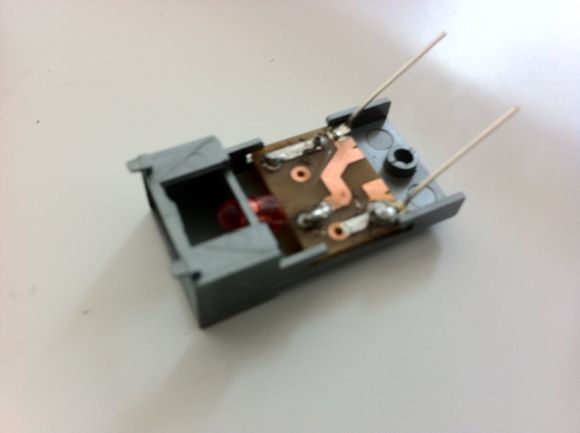

基板をケースに組み込みます。

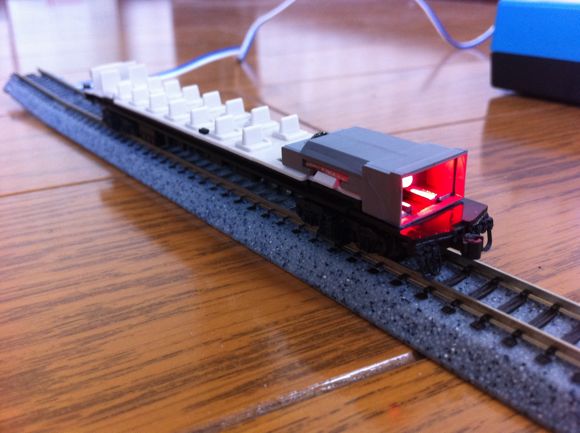

点灯試験。無事点灯しました。LEDの極性に注意する必要があります。

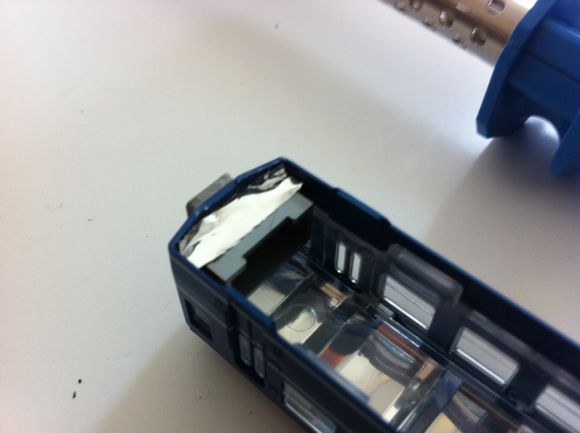

そのままボディに戻したところ、盛大に光が漏れますので、遮光対策としてアルミテープを付けます。室内灯用のアルミテープを流用します。

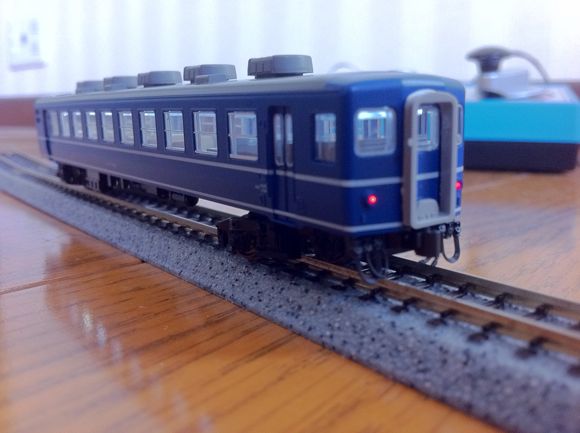

ボディに組み込み、完成。

抵抗に100円、LEDに100円ですから、アッシーを買うより大幅に安くあがりました。
それで、点灯試験でお分かりのように、麦球より大幅に明るいのです。
昼間でもちゃんと点灯しているのが分かるようになりました。
DCC化したD51498のお伴にするために改造したのですが、尾灯の明るさは大きなメリットですから、非DCCの方にも自信を持ってオススメできる改造だと思います。
