あけぼのASSYで12系客車をグレードアップ

本日はKATOの「寝台特急あけぼの」ASSYパーツの発売日です。

Z05-1919 オハネフ24あけぼの ジャンパ栓 5個入り

5160-1C3スハネフ14前面用カプラーセット 2個入り


これらを買いました。

(下記加工には他にZ01-0224 EF66前期形用 ナックルカプラーが必要です)

12系客車は既にボディマウントナックル化はしてあったのですが、12系らしくないジャンパ栓が付いていました。









5160-1C3を一旦分解しZ05-1919と組み合わせます。またアーノルトを取っ払いナックルカプラー化します。

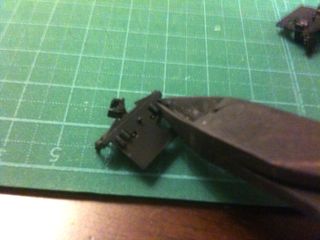

床板に干渉する爪をニッパーで取り去ります。ただし、両端と、中央のボスの突出部分のみです。
カプラー押さえの爪は切りません。

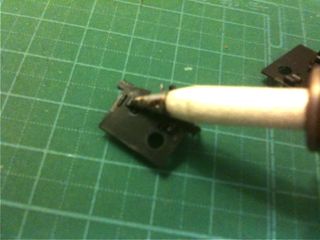

カプラー押さえの爪ははんだコテで溶着します。


溶着した後は床板への接着面をやすり、平滑化します。

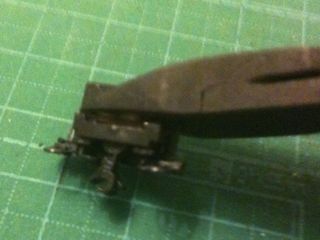

台車に干渉しそうな部分をニッパーで切除します。

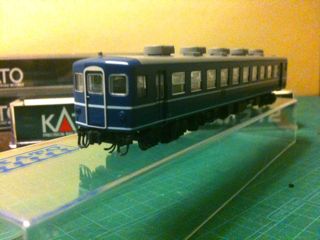

台車のカプラーポケットを切除し、完成したカプラーセットをGクリアで貼付けし、完成です。

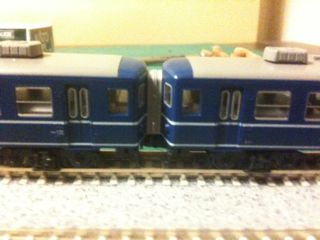

「14系さくら」と同じく、連結幌を装着した場合、連結不可能になりますので注意が必要です。

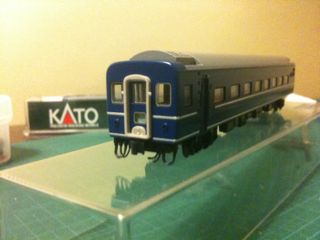

カプラーセットは4個作ったのですが、幌を外す気にはならず、結局TOMIXの24系25形銀帯車(92771)のオハネフ25に流用することにしました。

元がダミーカプラーですから、機能的になりました。

____________

5/21追記

元になったスハネフ14はこんな感じです。

オハネフ24はこうなってます。右側のジャンパ線が作り分けられています。

実物はこうなってます。

[PR]
by salam091 | 2010-06-11 22:46 | 客車 | Comments(3)
Commented by よっしー at 2011-05-21 01:37 x
すみません,salam091さん,このスハネフ14カプラーセットはオハネフ24前面用カプラーセット等の代用品を立てる事はできますか?
Commented by salam091 at 2011-05-21 20:06
よっしーさん、はじめまして。
記事に写真を足しておきました。オハネフ24用を使うなら、右側のジャンパ線を実物にあわせて一部カットすれば印象が近づくかと思います。
Commented by よっしー at 2011-05-21 23:21 x
salamさん,本当に有難うございました,おかげで良いものが作れました。
