TOMIXコントローラでKATO電動ポイントを駆動する

現在TOMIXは圧倒的多数の電動ポイントを商品化しており、ひょっとしたら逆のニーズの方が多いのかもしれません。

(KATO パワーパックにTOMIXポイントを接続する方法は蒸汽機関車の神様のこちらをご覧ください。http://www5a.biglobe.ne.jp/~toyoyasu/ktswitch.htm)

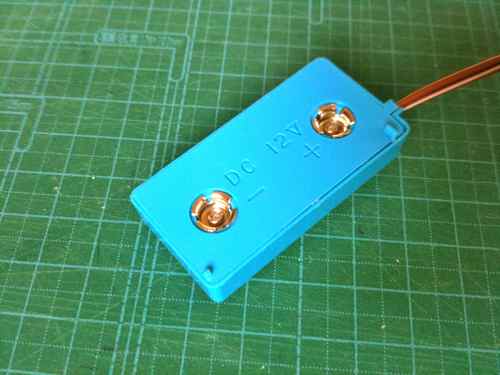

KATO電動ポイントをTOMIXコントローラで制御するのは簡単です。KATOがパーツを用意しています。「24-842 ポイントアダプター」がそれです。


その他は、TCS延長ケーブル、精密ドライバ、はんだコテを用意してください。

以下、自己責任でお願いします。



元々TOMIXの交流ポイント電源を使ってKATOポイントを駆動するためのもののようです。

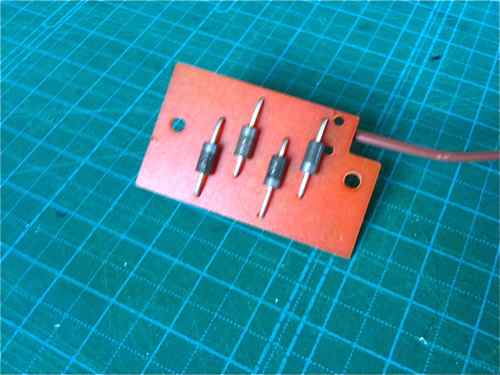

中を開けるとこのような、ダイオードブリッジが組まれた基盤が入っています。
TCS電源はDC12Vですので、このダイオードブリッジにはもはや用はありません。


元の配線をはんだコテで暖め、除去します。

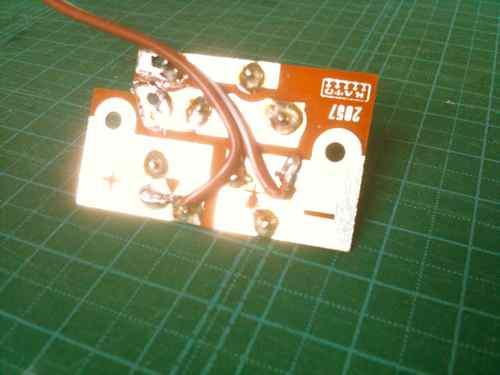

そこへ適当な長さに切った「TCS延長ケーブル」をはんだ付けしますが、ダイオードブリッジをバイパスして直接プリント基板の「+」「ー」に付けます。

(+とーに気をつけてください)
あとは元通りねじ止めして完了です。

これで
